Hệ thống giám sát Acrel UPS: Bảo vệ tính liên tục và độ tin cậy của nguồn điện của bạn

22 12, 2025

UPS là gì?

UPS (Uninterruptible Power Supply) là thiết bị cung cấp điện khẩn cấp tích hợp các chức năng chuyển đổi năng lượng, lưu trữ năng lượng và điều khiển – một hệ thống bảo vệ nguồn điện toàn diện kết hợp bộ chỉnh lưu, bộ biến tần, pin, công tắc tĩnh và mạch điều khiển s.

Chức năng cốt lõi của nó bao gồm hai khía cạnh chính:

Đầu tiên, khi nguồn điện lưới hoạt động bình thường, nó sẽ lọc các nhiễu loạn lưới điện như dao động điện áp, đột biến và sóng hài, cung cấp nguồn điện sạch và ổn định cho các phụ tải.

Thứ hai, khi mất điện, nó sẽ chuyển liền mạch sang năng lượng được lưu trữ bằng pin (thời gian chuyển đổi UPS trực tuyến <10ms) để ngăn chặn thiết bị tải bị hỏng và mất dữ liệu.

Làm rõ quan trọng: UPS ≠ Chỉ là pin! Pin chỉ đơn thuần là "bộ phận lưu trữ năng lượng", chỉ chịu trách nhiệm lưu trữ năng lượng điện. Một hệ thống UPS hoàn chỉnh yêu cầu hoạt động phối hợp của các mô-đun cốt lõi bao gồm chỉnh lưu, đảo ngược và chuyển mạch để hoàn thành sứ mệnh bảo vệ nguồn điện của nó.

Cấu trúc liên kết UPS chính thống và những điểm khác biệt chính:

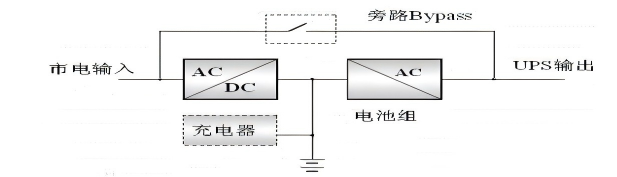

• UPS trực tuyến: Cấp nguồn cho tải liên tục thông qua biến tần với thời gian truyền tải bằng 0, mang lại chất lượng điện năng cao nhất. Lý tưởng cho các ứng dụng quan trọng như điều khiển công nghiệp, cơ sở y tế và trung tâm dữ liệu (các kịch bản mục tiêu cốt lõi).

UPS trực tuyến cung cấp nguồn điện xoay chiều cho tải thông qua mạch biến tần bất kể trạng thái điện áp lưới, giữ cho biến tần luôn hoạt động. Trong thời gian mất điện, nó ngay lập tức chuyển đổi năng lượng pin được lưu trữ thành nguồn điện xoay chiều cho tải, giúp quá trình truyền tải không bị gián đoạn.

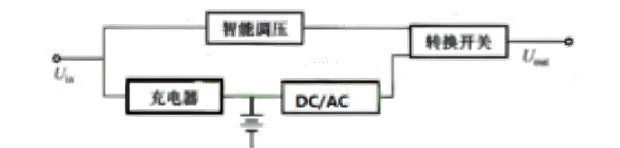

• UPS dự phòng: Cung cấp trực tiếp nguồn điện trong điều kiện bình thường, chỉ kích hoạt biến tần khi mất điện với thời gian truyền tải hàng chục mili giây. Thích hợp cho các tải không quan trọng như máy tính và bộ định tuyến.

1. Bộ sạc: Sạc và sạc pin trong quá trình hoạt động tiện ích thông thường.
2. Biến tần DC/AC: Không hoạt động khi có điện; trong thời gian mất điện, chuyển đổi nguồn DC (từ pin) thành nguồn AC cho tải, với các dạng sóng đầu ra bao gồm sóng vuông, sóng gần vuông hoặc sóng hình sin.
3. Công tắc chuyển: Kết nối nguồn đầu vào với tải trong quá trình hoạt động bình thường; ngắt kết nối tiện ích và kết nối biến tần trong thời gian mất điện để tiếp tục cấp nguồn cho tải.
4. Bộ điều chỉnh điện áp tự động: Điều chỉnh và ổn định điện áp đầu ra khi có điện.

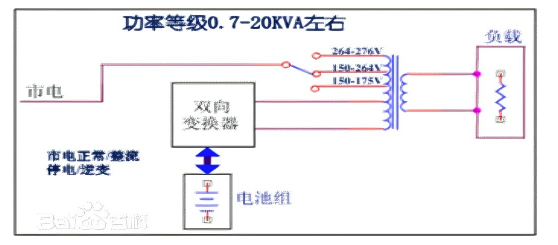

• UPS tương tác trực tuyến: Cung cấp khả năng điều chỉnh điện áp một phần với thời gian truyền giữa loại trực tuyến và chế độ chờ. Phù hợp với môi trường văn phòng nhỏ.

Trong quá trình vận hành tiện ích thông thường, nó cung cấp năng lượng tiện ích được cải thiện để tải thông qua bộ điều chỉnh biến áp thay đổi vòi thông minh, trong khi biến tần hoạt động ở chế độ đảo ngược để sạc pin. Trong thời gian mất điện, các tải được cung cấp năng lượng hoàn toàn bằng năng lượng pin thông qua bộ biến tần. Bộ chuyển đổi hai chiều này có chức năng vừa là biến tần vừa là bộ sạc.

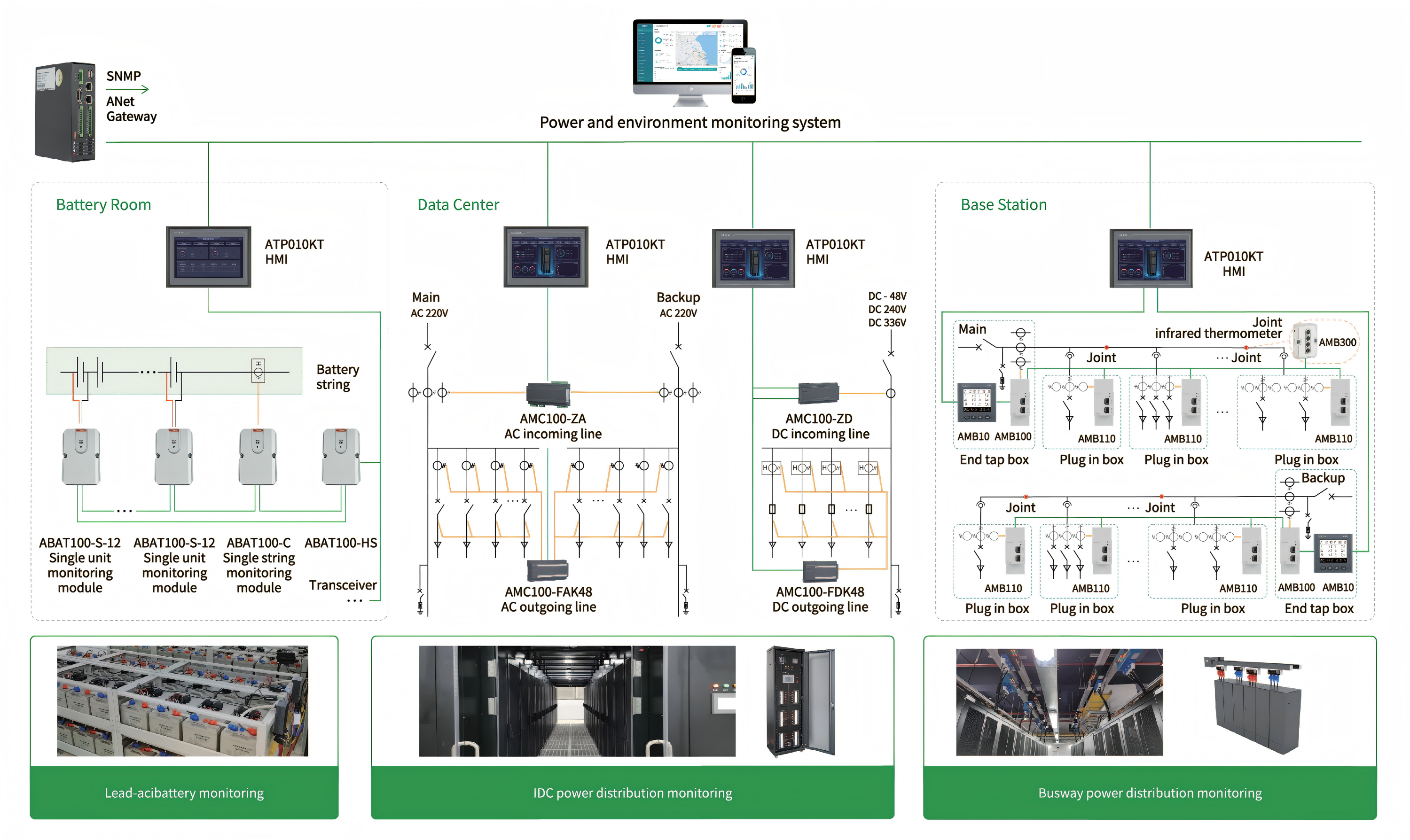

Giải pháp Acrel:

Giám sát pin

• Giám sát trực tuyến 24/7 để phát hiện sớm các tế bào bị suy giảm hiệu suất
• Có sẵn ba dải điện áp: cấu hình 2V, 6V, 12V để phù hợp với hầu hết các loại pin
• Giám sát điện áp, điện trở trong và nhiệt độ điện cực âm trên mỗi tế bào
• Cài đặt plug-and-play – nối dây từ cực này sang cực khác không cần đào tạo chuyên môn

• Giám sát trực tuyến 24/7 dòng sạc/xả và nhiệt độ môi trường
• Tính năng cách ly quang học và hỗ trợ giao thức MODBUS để tích hợp liền mạch với hệ thống giám sát của bên thứ ba
• Mang lại độ tin cậy cao và hiệu suất ổn định

Đồng hồ đo DC
