Cách các cổng thông minh dựa trên Modbus biến dữ liệu đồng hồ đo năng lượng rải rác thành thông tin chi tiết về năng lượng có thể sử dụng được
Tại sao các cơ sở công nghiệp đang chuẩn hóa trên một giao thức truyền thông
Hầu hết các khu công nghiệp không đặt mục tiêu xây dựng môi trường đo lường phân mảnh. Nó diễn ra dần dần: một người xây dựng bảng điều khiển đã lắp đặt một nhãn hiệu đồng hồ đo cho thiết bị thu nhập chính, một nhà thầu điện bổ sung một nhãn hiệu khác cho dây chuyền sản xuất mới, và một dự án trang bị thêm bắt đầu cho mạch chiếu sáng thứ ba. Mỗi thiết bị nói phương ngữ riêng của thanh ghi, tốc độ truyền và quy ước địa chỉ. Kết quả là một cơ sở tạo ra khối lượng dữ liệu điện khổng lồ nhưng vẫn phải vật lộn để trả lời một câu hỏi đơn giản: chính xác năng lượng được tiêu thụ ở đâu và tại sao.
Đây là lý do thực tế khiến nhiều kỹ sư cơ sở tập trung vào một giao thức nối tiếp duy nhất cho lớp đo sáng của họ. Một cấu hình tốt cổng thông minh nằm giữa các thiết bị hiện trường và hệ thống ngược tuyến, chuyển lưu lượng RS485 sang các định dạng dựa trên Ethernet mà nền tảng quản lý tòa nhà, lớp SCADA và bảng thông tin đám mây có thể sử dụng mà không cần trình điều khiển tùy chỉnh cho từng kiểu đồng hồ đo. Thay vì duy trì hàng tá tích hợp điểm-điểm, nhà máy sẽ chuẩn hóa một sơ đồ địa chỉ và một logic thăm dò, sau đó để cổng xử lý công việc dịch thuật.

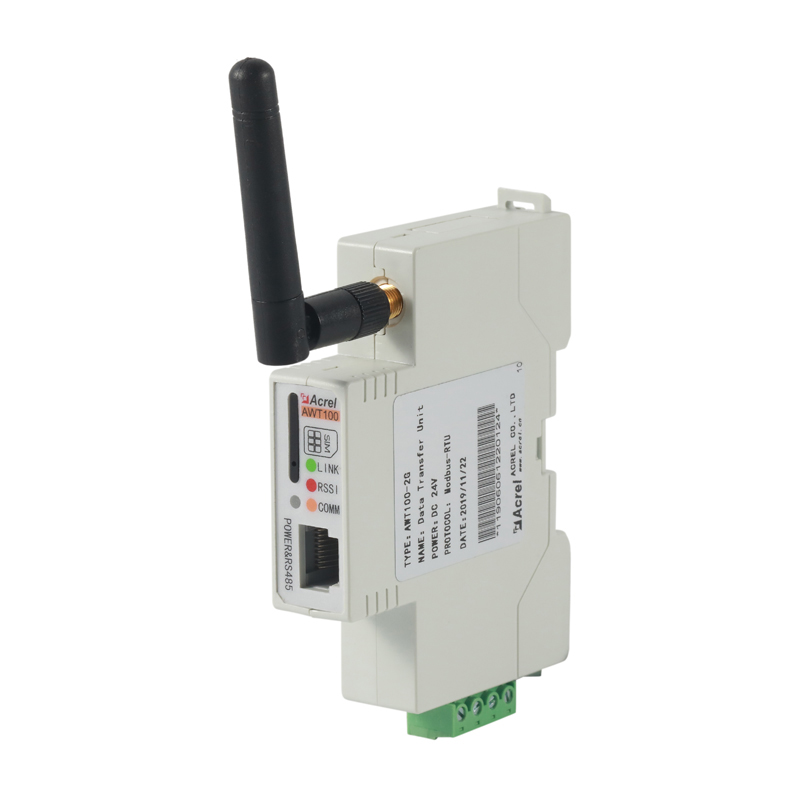

Một đơn vị cổng chuyển đổi lưu lượng truy cập trường RS485 thành luồng dữ liệu dựa trên Ethernet
Trình điều khiển cơ bản là chi phí sở hữu. Các cơ sở sử dụng sự kết hợp của các giao thức độc quyền sẽ báo cáo chu kỳ vận hành dài hơn và chi phí tích hợp cao hơn bất cứ khi nào đồng hồ đo được thay thế hoặc mạch điện mới được thêm vào. Lớp giao thức dùng chung làm giảm sự cản trở đó vì một máy đo năng lượng modbus Về nguyên tắc, từ bất kỳ nhà cung cấp tuân thủ nào đều có thể được thêm vào mạng bằng cách sử dụng cùng một logic đăng ký đã được ghi lại cho phần còn lại của nhóm.
Cách truyền thông Modbus RTU thực sự di chuyển dữ liệu trên toàn bộ nhà máy
Giao tiếp Modbus RTU tuân theo mô hình chính và phụ trên bus nối tiếp dùng chung, thường có dây là RS485. Một thiết bị chính, thường là cổng hoặc bộ điều khiển cục bộ, đưa ra yêu cầu bao gồm địa chỉ thiết bị và mã chức năng. Chỉ có thiết bị phụ phù hợp với địa chỉ đó mới phản hồi, điều này giữ cho xe buýt luôn được xác định ngay cả khi hàng chục mét dùng chung một cặp cáp vật lý. Mã chức năng xác định hoạt động: đọc các thanh ghi giữ giá trị đo, đọc các thanh ghi đầu vào cho dữ liệu trạng thái hoặc ghi các thanh ghi đơn để thay đổi cấu hình.
Việc tích hợp đồng hồ đo năng lượng RS485 phụ thuộc rất nhiều vào kỷ luật lớp vật lý. Phân cực của dây, cấu trúc liên kết chuỗi vòng thay vì nối dây hình sao và điện trở đầu cuối chính xác ở cả hai đầu của xe buýt đều ảnh hưởng đến việc đồng hồ đo có phản hồi đáng tin cậy ở khoảng cách xa hơn hay tốc độ truyền cao hơn hay không. Các cơ sở bỏ qua điện trở kết cuối thường thấy thời gian chờ không liên tục trông giống như sự cố phần mềm nhưng thực chất là sự cố nối dây.
Máy đo, máy phân tích và cổng: Vai trò riêng biệt trong một chuỗi dữ liệu

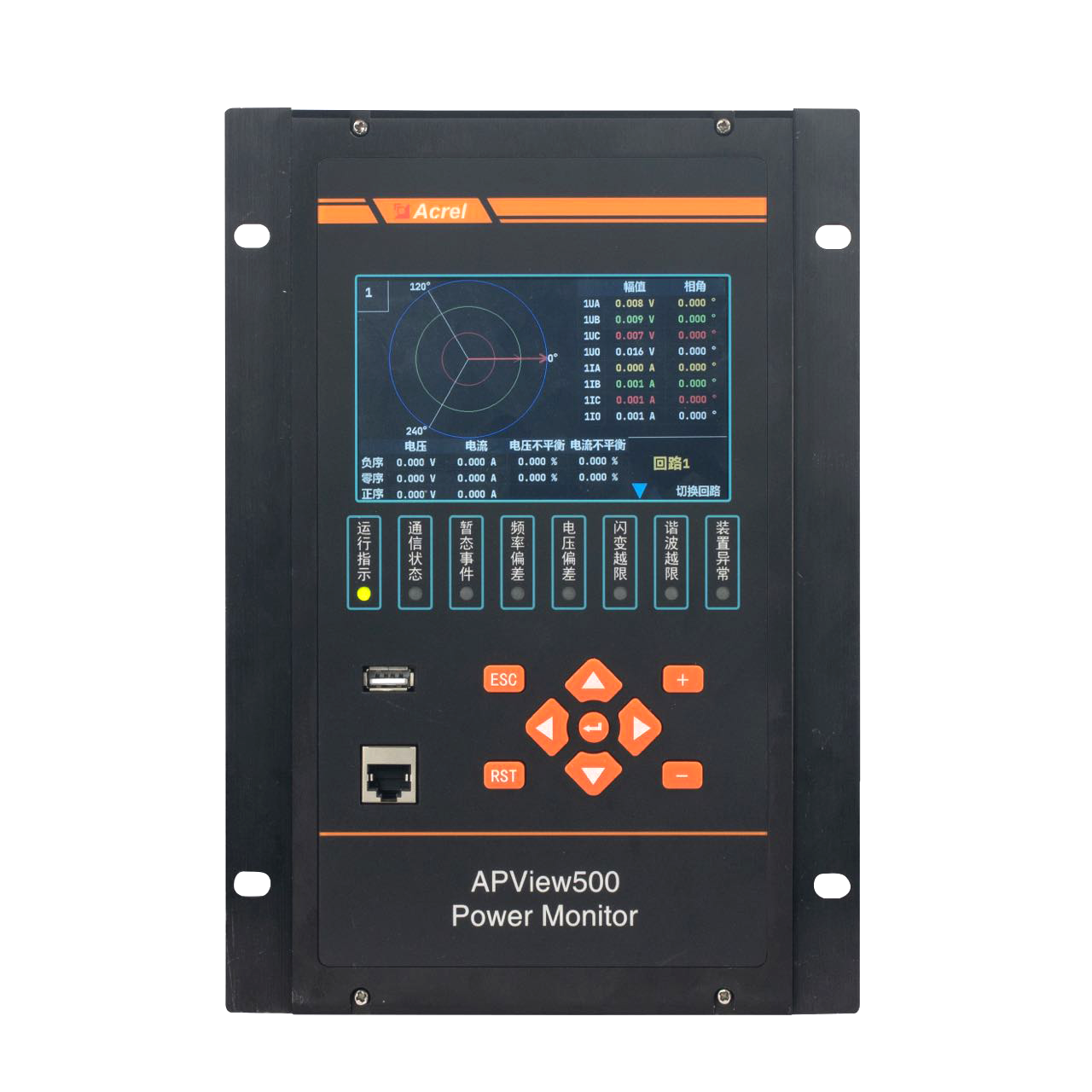

Nó giúp tách biệt những gì từng loại thiết bị thực sự đóng góp trước khi thiết kế mạng. A máy đo năng lượng đa mạch đo nhiều bộ cấp nguồn từ một thiết bị duy nhất, phù hợp với các bảng có hàng tá mạch điện có dòng điện thấp như hệ thống chiếu sáng hoặc tải của người thuê có đồng hồ đo phụ. A máy phân tích chất lượng điện năng đi xa hơn, ghi lại các sóng hài, độ sụt điện áp, nhấp nháy và các sự kiện nhất thời mà đồng hồ đo năng lượng cơ bản thường không ghi lại. Bản thân cổng không đo lường được bất cứ thứ gì; công việc của nó là tổng hợp và dịch thuật.
| Loại thiết bị | Chức năng chính | Vị trí điển hình |
|---|---|---|
| Đa mạchs Energy Meter | Theo dõi mức tiêu thụ mạch phụ | Bảng phân phối, đo lường phụ của người thuê |
| Máy phân tích chất lượng điện | Sóng hài, độ võng, quá độ | Người nhập chính, người nạp tải nhạy cảm |
| Cổng thông minh (ANet series) | Chuyển đổi giao thức, tổng hợp dữ liệu | Phòng thông tin liên lạc, tủ mạng |
Dòng phần cứng cổng ANet thường được ghép nối với nhóm công tơ vì nó được thiết kế dựa trên cùng các quy ước đăng ký mà công tơ đã sử dụng, giúp rút ngắn công việc lập bản đồ được mô tả trong phần tiếp theo. Việc chọn các thiết bị được thiết kế để tương tác sẽ làm giảm cấu hình tùy chỉnh mà kỹ sư vận hành sẽ phải thực hiện.
Ánh xạ dữ liệu của đồng hồ đo năng lượng: Cấu trúc các thanh ghi để các giá trị có ý nghĩa
Ánh xạ dữ liệu của đồng hồ đo năng lượng là quá trình ghi lại địa chỉ đăng ký nào tương ứng với đại lượng vật lý nào, loại dữ liệu nào được sử dụng và hệ số tỷ lệ nào phải được áp dụng trước khi số nguyên thô trở thành giá trị kỹ thuật có ý nghĩa. Việc bỏ qua tài liệu này là một trong những lý do phổ biến nhất khiến các dự án tích hợp bị đình trệ giữa chừng, bởi vì bất kỳ ai định cấu hình thẻ SCADA đều phải thiết kế ngược bản đồ từ bản thử và lỗi.
| Đăng ký địa chỉ | tham số | Kiểu dữ liệu | Chia tỷ lệ |
|---|---|---|---|
| 0x0000 | Điện áp pha A | 16-bit không dấu | Chia cho 10 |
| 0x0006 | Giai đoạn A hiện tại | 16-bit không dấu | Chia cho 1000 |
| 0x000C | Tổng công suất hoạt động | Đã ký 32-bit | Chia cho 100 |
| 0x0100 | Năng lượng tích lũy | Không dấu 32-bit | Chia cho 100 |
Một nguyên tắc hữu ích là giữ cho phiên bản bản đồ đăng ký được kiểm soát cùng với sơ đồ nối dây, để kỹ thuật viên thay thế đồng hồ bị hỏng nhiều năm sau đó không phải đoán sơ đồ địa chỉ ban đầu. Nếu có thể, hãy chuẩn hóa trên cùng một bản đồ ở mọi nơi máy đo năng lượng modbus trong một nhóm, thậm chí trên các kích cỡ mạch khác nhau, có nghĩa là cùng một mẫu SCADA có thể được tái sử dụng thay vì phải xây dựng lại cho mỗi bảng.
Dữ liệu thực địa cho thấy gì: Định lượng lợi ích tích hợp
Các nhóm cơ sở chuyển từ chỉ số đồng hồ đo riêng biệt sang mạng tổng hợp cổng thường báo cáo hai tác động có thể đo lường được: ít khác biệt hơn giữa mức tiêu thụ được tính hóa đơn và mức tiêu thụ theo đồng hồ đo, đồng thời giảm mạnh nỗ lực thủ công dành cho việc điều chỉnh chỉ số giữa các nhóm. Các số liệu sau đây tóm tắt kết quả được báo cáo trên các loại cơ sở khác nhau sau khi tiêu chuẩn hóa việc tích hợp đồng hồ đo năng lượng RS485 với lớp cổng chung.
Định cấu hình Cổng: Các bước thực tế để chuyển đổi giao thức hệ thống điện
Cấu hình cổng cho hệ thống điện tuân theo một trình tự có thể dự đoán được và việc bỏ qua các bước không đúng thứ tự là nguyên nhân gây ra hầu hết sự chậm trễ. Danh sách dưới đây phản ánh thứ tự mà hầu hết các nhóm vận hành đều thấy hiệu quả.
- Chỉ định một địa chỉ thiết bị duy nhất cho mỗi đồng hồ trên xe buýt trước khi nối dây chứ không phải sau đó.
- Khớp tốc độ truyền, tính chẵn lẻ và bit dừng trên tất cả các thiết bị chia sẻ cùng một phân đoạn nối tiếp.
- Xác định khoảng thời gian thăm dò để cân bằng độ mới của dữ liệu với tải xe buýt, đặc biệt là trên các phân đoạn có hơn 20 thiết bị.
- Ánh xạ từng thanh ghi đồng hồ vào một thẻ tương ứng trong giao thức ngược dòng, cho dù đó là bản đồ Modbus, BACnet hay chủ đề MQTT khác.
- Chạy thử nghiệm ngâm ít nhất 24 giờ để phát hiện các vấn đề về thời gian chờ không liên tục hoặc tiếng ồn trước khi bàn giao.
Việc chuyển đổi giao thức công nghiệp trở nên phức tạp hơn khi cơ sở kết hợp các phân đoạn nối tiếp và Ethernet, vì khi đó cổng phải quản lý đồng thời hai mô hình định thời gian khác nhau. Đánh giá thấp độ trễ bỏ phiếu ở phía nối tiếp là nguyên nhân thường xuyên khiến các kết quả đọc cũ xuất hiện trên bảng thông tin được định cấu hình chính xác.
Chuyển đổi qua trung gian cổng so với thăm dò điểm-điểm trực tiếp
Một số cài đặt nhỏ hơn vẫn thăm dò từng đồng hồ đo trực tiếp từ bộ điều khiển cục bộ mà không có lớp cổng chuyên dụng. Tính năng này hoạt động ở một số thiết bị nhưng suy giảm khi nhóm phát triển. So sánh radar dưới đây phản ánh cách so sánh hai phương pháp trên năm khía cạnh thực tế.
Bỏ phiếu trực tiếp có thể hoạt động tốt hơn một cổng về độ trễ thô đối với số lượng thiết bị rất nhỏ, nhưng lợi thế đó sẽ biến mất khi cơ sở thêm giao thức thứ hai, bộ điều khiển dự phòng hoặc hơn khoảng mười lăm mét trên một xe buýt.
Những cạm bẫy triển khai phổ biến và cách khắc phục thực tế
- Địa chỉ thiết bị trùng lặp: Hai mét dùng chung một địa chỉ gây ra xung đột phản hồi; giữ một bản ghi địa chỉ in trong khi cài đặt.
- Tốc độ truyền hỗn hợp trên một phân đoạn: Mọi thiết bị trên cùng một bus vật lý phải khớp nhau, ngay cả khi mặc định của nhà sản xuất khác nhau.
- Giá trị đăng ký chưa được chia tỷ lệ: Các số nguyên thô không có hệ số tỷ lệ chính xác sẽ tạo ra các số đo điện áp hoặc công suất trông có vẻ hợp lý nhưng lại sai theo một bậc độ lớn.
- Chạy cáp dài không có bộ lặp: Chất lượng tín hiệu RS485 giảm sút so với khoảng cách thông thường do nhà cung cấp đánh giá; một bộ lặp khôi phục thời gian đáng tin cậy.
- Khoảng thời gian bỏ phiếu chồng chéo: Bỏ phiếu quá tích cực trên một xe buýt lớn có thể làm cạn kiệt những mét băng thông phản hồi chậm hơn.
Danh sách kiểm tra triển khai trước khi đưa vào hoạt động
Nhật ký địa chỉ đã được xác minh Đăng ký bản đồ tài liệu Điện trở kết thúc được lắp đặt Kiểm tra ngâm đã hoàn thành Đã ánh xạ thẻ ngược dòng
Việc coi danh sách kiểm tra này như một tài liệu phê duyệt chính thức, chứ không phải là một thói quen không chính thức, là điều giúp phân biệt các dự án vận hành hoàn thành đúng tiến độ với những dự án mở lại cùng một tủ nối dây ba lần.
Câu hỏi thường gặp
Câu hỏi 1: Sự khác biệt thực tế giữa Modbus RTU và Modbus TCP trong bối cảnh giám sát năng lượng là gì?
Modbus RTU chạy trên bus RS485 nối tiếp và phổ biến ở cấp đồng hồ đo, trong khi Modbus TCP chạy qua Ethernet và thường được sử dụng giữa cổng và hệ thống ngược dòng. Một cổng thực hiện chuyển đổi giữa hai cổng.
Câu hỏi 2: Thực tế có bao nhiêu mét có thể chia sẻ một xe buýt RS485?
Thông số kỹ thuật thường cho phép tối đa 32 thiết bị trên mỗi phân khúc mà không cần bộ lặp, nhưng độ tin cậy thực tế ở tần số kiểm tra dài hơn thường được duy trì tốt hơn với ít thiết bị hơn trên mỗi phân khúc, đặc biệt là ở các khu công nghiệp ồn ào.
Câu hỏi 3: Tại sao máy phân tích chất lượng điện cần cấu hình dữ liệu khác với máy đo năng lượng tiêu chuẩn?
Máy phân tích chất lượng điện năng ghi lại các sự kiện thoáng qua nhanh và nội dung hài đòi hỏi tốc độ lấy mẫu cao hơn, do đó, bộ đăng ký và tần số báo cáo của nó có cấu trúc khác với đồng hồ đo chỉ tập trung vào năng lượng tích lũy.
Q4: Máy đo từ các nhà sản xuất khác nhau có thể cùng tồn tại trên cùng một mạng Modbus không?
Có, miễn là cài đặt địa chỉ, tốc độ truyền và tính chẵn lẻ được căn chỉnh và bản đồ đăng ký của mỗi thiết bị được ghi lại riêng biệt vì bố cục đăng ký không được chuẩn hóa giữa các nhà sản xuất.
Câu hỏi 5: Lý do phổ biến nhất khiến một cổng mới được đưa vào sử dụng có những khoảng trống dữ liệu không liên tục là gì?
Trong hầu hết các báo cáo hiện trường, hệ thống dây RS485 được nối chuỗi không đúng cách hoặc không được kết nối không đúng cách là nguyên nhân hàng đầu, tiếp theo là khoảng thời gian thăm dò được đặt quá mạnh so với số lượng thiết bị trên xe buýt.
