Đồng hồ đo năng lượng gắn trên đường ray DIN và bảng điều khiển: Hướng dẫn lựa chọn

Tại sao các quyết định về định dạng đo sáng lại định hình hiệu suất dài hạn của bảng điều khiển

Việc lựa chọn giữa thiết bị gắn trên ray DIN và thiết bị gắn trên bảng điều khiển hiếm khi là một chi tiết tầm thường trên bản vẽ dự án. Quyết định này ảnh hưởng đến lượng không gian còn lại bên trong vỏ bọc, cách kỹ thuật viên đọc dữ liệu trong quá trình bảo trì, cách định tuyến dây và mức độ dễ dàng tích hợp thiết bị với hệ thống quản lý tòa nhà sau này. Một đồng hồ đo năng lượng trông giống hệt một cái khác trên biểu dữ liệu có thể hoạt động rất khác khi nó thực sự được đặt bên trong một chiếc tủ đông đúc hoặc được gắn phẳng trên cửa thiết bị đóng cắt.

Hướng dẫn này trình bày những khác biệt thực tế giữa hai định dạng lắp đặt, các thông số kỹ thuật cần kiểm tra trước khi mua và cách thức có cấu trúc để khớp loại đồng hồ đo với ứng dụng. Mục đích là giúp các kỹ sư, người xây dựng bảng điều khiển và người quản lý cơ sở tránh phải làm lại do kiểu dáng không khớp hoặc giao diện truyền thông không được xác định rõ ràng.

DIN Rail và gắn bảng điều khiển: Tìm hiểu hai định dạng

Cả hai định dạng đều đo các thông số điện giống nhau nhưng chúng được xây dựng cho các bối cảnh vật lý khác nhau. A Đồng hồ đo năng lượng đường ray DIN kẹp trực tiếp vào đường ray 35 mm tiêu chuẩn bên trong vỏ, nằm cạnh cầu dao, công tắc tơ và khối thiết bị đầu cuối. A đồng hồ đo năng lượng gắn trên bảng điều khiển được thiết kế để cắt vào cửa hoặc tấm phía trước, với màn hình hướng ra ngoài để người vận hành có thể đọc các giá trị mà không cần mở tủ.

DIN rail energy meter mounted inside a control enclosure — Đồng hồ đo năng lượng đường ray DIN installed on standard rail inside a distribution cabinet

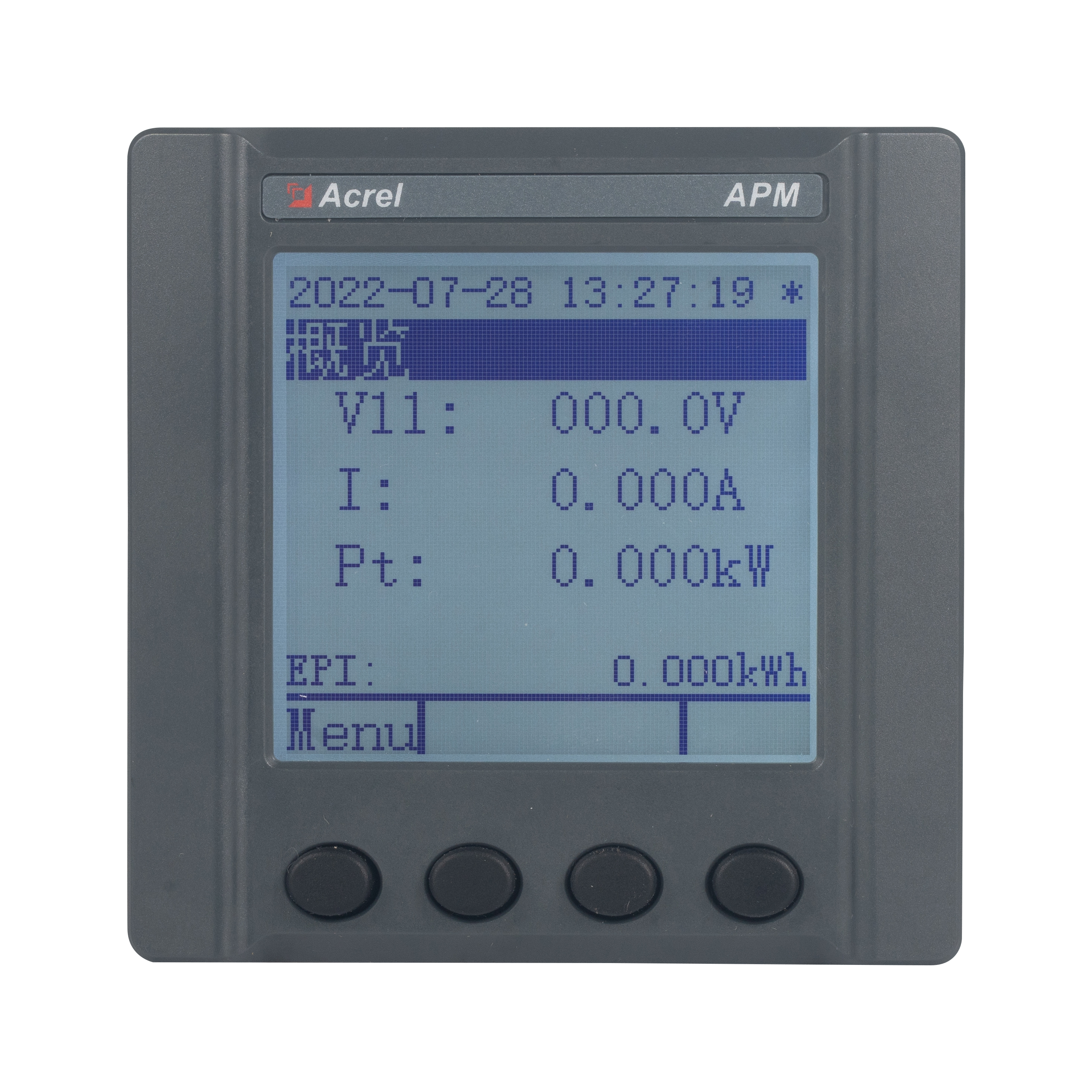

Panel mounted energy meter installed on switchgear door — Đồng hồ đo năng lượng gắn trên bảng điều khiển được đặt vào cửa tủ để đọc trực tiếp

Thuộc tính	Định dạng đường ray DIN	Định dạng gắn bảng điều khiển
Vị trí lắp đặt	Bên trong vỏ, trên đường ray 35mm	Cắt vào cửa hoặc tấm phía trước
Hiển thị khả năng hiển thị	Yêu cầu mở tủ	Có thể nhìn thấy mà không cần mở tủ
Độ sâu bao vây điển hình cần thiết	Dấu chân nông, nhỏ gọn	Phụ thuộc vào chiều dài thân thiết bị phía sau phần cắt
Trường hợp sử dụng phổ biến	Đo sáng phụ, mạch trung chuyển, dự án trang bị thêm	Nguồn cung cấp chính, bảng điều khiển, phòng điều khiển
Truy cập dây	Truy cập thiết bị đầu cuối phía trước hoặc bên	Truy cập thiết bị đầu cuối phía sau, có dây từ phía sau cửa

Trong thực tế, nhiều nhà xây dựng bảng điều khiển kết hợp cả hai định dạng trong một dự án. Đo sáng đường ray DIN nhỏ gọn xử lý việc giám sát mạch phụ phân tán ở nơi không gian chật hẹp, trong khi bộ phận gắn trên bảng điều khiển được dành riêng cho nguồn cấp dữ liệu chính đến hoặc cho bất kỳ điểm nào mà người vận hành cần đọc nhanh. Việc hiểu các máy đo và phân tích năng lượng gắn trên thanh ray din như một danh mục cũng giúp ích khi lập kế hoạch giám sát nhiều mạch, vì một số thiết bị có thể được cắt cạnh nhau dọc theo cùng một thanh ray mà không tốn diện tích cửa.

Thông số kỹ thuật chính cần kiểm tra trước khi chọn đồng hồ đo năng lượng

Việc so sánh biểu dữ liệu chỉ hữu ích nếu so sánh đúng hàng. Các thông số kỹ thuật sau đây có xu hướng có tác động thực tế nhất đến việc đồng hồ có hoạt động tốt ở vị trí dự kiến hay không.

Lớp chính xác đo lường

Lớp chính xác xác định mức độ chặt chẽ của các giá trị được hiển thị theo dõi tải thực tế. Việc đo lường phụ để phân bổ chi phí nội bộ thường chấp nhận một lớp rộng hơn so với việc đo lường cấp hóa đơn hoặc doanh thu, trong đó dự kiến có các lớp chặt chẽ hơn.

Phạm vi điện áp và dòng điện

Xác nhận điện áp định mức phù hợp với hệ thống (một pha hoặc ba pha và điện áp đường dây danh định), đồng thời tỷ số biến dòng hoặc phạm vi dòng điện kết nối trực tiếp phù hợp với đặc tính tải dự kiến, bao gồm cả điều kiện cao điểm.

Phương thức kết nối

Các bộ kết nối trực tiếp xử lý dòng điện thấp hơn mà không cần máy biến áp bên ngoài, trong khi các bộ kết nối CT mở rộng phạm vi sử dụng được cho các bộ cấp nguồn lớn hơn. Việc kết hợp phương thức kết nối sai với phạm vi tải nhất định là nguyên nhân phổ biến dẫn đến việc đọc chưa đủ hoặc đọc quá mức.

Hiển thị và dễ đọc

Các thiết bị gắn trên bảng điều khiển được hưởng lợi từ màn hình lớn hơn, độ tương phản cao hơn vì chúng được đọc từ xa. Các thiết bị ray DIN thường được đọc kỹ trong quá trình bảo trì, do đó có thể chấp nhận màn hình nhỏ hơn với điều hướng menu.

Giao diện truyền thông

Việc đồng hồ cần báo cáo vào hệ thống quản lý tòa nhà hay bảng thông tin năng lượng sẽ xác định giao diện nào được yêu cầu, được thảo luận thêm bên dưới.

Đánh giá bao vây

Các thiết bị được gắn bên trong tủ kín thường cần mức bảo vệ chống xâm nhập thấp hơn so với các thiết bị được gắn trên cửa lộ ra ngoài hướng ra sàn xưởng hoặc môi trường ngoài trời.

Để tham khảo, biểu đồ bên dưới minh họa cách các cấp độ chính xác khác nhau chuyển thành dung sai đo tương đối, điều này rất hữu ích khi chỉ định thiết bị đo bảng có độ chính xác cao cho các tải quan trọng so với đo lường phụ thông thường.

Kết hợp loại máy đo với ứng dụng: Khung lựa chọn

Thay vì chọn định dạng dựa trên thói quen, việc xử lý ứng dụng trước tiên sẽ giúp ích. Bảng dưới đây tóm tắt các cặp đôi điển hình thường thấy trong các dự án thương mại và công nghiệp khi lập kế hoạch lựa chọn đồng hồ đo năng lượng cho bảng điều khiển.

ứng dụng	Định dạng được đề xuất	Lý luận
Đo đếm phụ của người thuê nhà trong tòa nhà chung	đường ray DIN	Nhiều thiết bị kẹp dọc theo một đường ray, tiết kiệm không gian cửa trên nhiều mạch
Giám sát nguồn cung cấp chính	Bảng điều khiển gắn	Người vận hành cần đọc trực tiếp mà không cần mở tủ
Trang bị thêm vào một chiếc tủ đông đúc hiện có	đường ray DIN	Dấu chân nhỏ gọn phù hợp với không gian đường ray còn lại mà không cần sửa đổi cửa
Bảng điều khiển phòng điều khiển	Bảng điều khiển gắn	Màn hình lớn hỗ trợ nhân viên phòng điều khiển kiểm tra trực quan nhanh chóng
Giám sát mức độ máy móc hoặc thiết bị	đường ray DIN	Tích hợp cùng với các bộ phận điều khiển gắn trên thanh ray khác gần tải

Một nguyên tắc nhỏ hữu ích: nếu người đứng bên ngoài tủ cần đọc giá trị, hãy nghiêng về phía bảng được gắn. Nếu giá trị chủ yếu được ghi lại và xem xét từ xa thì đường ray DIN thường là lựa chọn tiết kiệm không gian hơn.

Hướng dẫn lắp đặt đồng hồ đo năng lượng: Lập kế hoạch vận hành

Bất kể định dạng nào, chất lượng cài đặt đều có ảnh hưởng trực tiếp đến độ tin cậy của phép đo. Trình tự dưới đây phác thảo hướng dẫn lắp đặt thực tế cho đồng hồ đo năng lượng được sử dụng trong hầu hết các dự án bảng điều khiển.

Trình tự từng bước

Xác nhận hệ thống điện áp của mạch, phạm vi tải dự kiến và liệu có cần kết nối trực tiếp hoặc máy biến dòng hay không.
Chọn định dạng lắp đặt dựa trên vị trí cần hiển thị số đọc và khoảng trống mà vỏ hoặc cửa cho phép.
Kiểm tra chéo phạm vi định mức và cấp độ chính xác của đồng hồ so với tải và mọi yêu cầu báo cáo đối với mạch đó.
Gắn thiết bị, giữ khoảng cách rõ ràng với các bộ phận sinh nhiệt như công tắc tơ hoặc máy biến áp lớn.
Chấm dứt đấu dây theo sơ đồ đầu cuối, kiểm tra kỹ cực tính của máy biến dòng trước khi cấp điện.
Bật nguồn, định cấu hình địa chỉ và thông số liên lạc cũng như xác minh số đọc dựa trên tải tham chiếu đã biết nếu có.

Những cân nhắc về hệ thống dây điện chung

Giữ dây thứ cấp của máy biến dòng ngắn mạch và được kết thúc đúng cách để tránh tình trạng mạch hở.
Tách cáp truyền thông điện áp thấp khỏi cáp điện nếu có thể để giảm nhiễu.
Dán nhãn rõ ràng cho từng mạch điện ở cả đầu cực đồng hồ và bộ ngắt nguồn để đơn giản hóa việc bảo trì trong tương lai.

Giao thức truyền thông và cân nhắc tích hợp dữ liệu

Hầu hết các đồng hồ đo năng lượng kỹ thuật số hiện đại đều cung cấp một số dạng dữ liệu đầu ra ngoài màn hình cục bộ, điều này quan trọng khi cơ sở muốn tập trung giám sát trên nhiều bảng.

Nhu cầu hội nhập	Xem xét giao diện điển hình
Chỉ đọc cục bộ độc lập	Không cần mô-đun giao tiếp, chỉ cần hiển thị là đủ
Hệ thống quản lý năng lượng trung tâm	Giao tiếp nối tiếp hoặc dựa trên mạng với bản đồ đăng ký được xác định
Di sản hỗn hợp và thiết bị mới	Bộ chuyển đổi cổng hoặc giao thức có thể cần thiết để thống nhất các định dạng dữ liệu
Báo động từ xa hoặc thông báo ngưỡng	Máy đo có rơle đầu ra hoặc thanh ghi cảnh báo có thể định cấu hình

Khi chỉ định máy đo năng lượng và máy phân tích gắn bảng điều khiển cho một địa điểm lớn hơn, cần xác nhận trước số lượng thiết bị mà nền tảng giám sát dự định có thể thăm dò đồng thời, vì điều này ảnh hưởng đến cách lập kế hoạch địa chỉ và cài đặt liên lạc trong quá trình vận hành thay vì được phát hiện sau đó.

Những lỗi lựa chọn và cài đặt phổ biến cần tránh

Máy biến dòng quá khổ so với tải thực tế, làm giảm độ phân giải đo ở dòng điện hoạt động thông thường.
Chọn các thiết bị gắn trên bảng điều khiển để trang bị thêm cho không gian hạn chế trong đó việc cắt một lỗ cửa mới là không thực tế, khi bộ phận ray DIN sẽ phù hợp mà không cần sửa đổi.
Nhìn ra khả năng đọc của màn hình bằng cách đặt một màn hình DIN Rail nhỏ ở vị trí mà nó thực sự cần được đọc từ xa.
Xác định thấp lớp chính xác cho các mạch sau này được sử dụng trong việc thanh toán hoặc phân bổ chi phí giữa những người thuê hoặc các phòng ban.
Bỏ qua các nguồn nhiệt gần đó chẳng hạn như cầu dao hoặc máy biến áp lớn, có thể ảnh hưởng đến độ tin cậy lâu dài của bất kỳ đồng hồ đo năng lượng gắn trên bảng nào được đặt quá gần.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa đồng hồ đo năng lượng đường ray DIN và đồng hồ đo năng lượng gắn trên bảng điều khiển là gì?

Sự khác biệt cốt lõi là vị trí vật lý. Bộ phận ray DIN kẹp vào đường ray bên trong vỏ và thường được đọc trong quá trình bảo trì, trong khi bộ phận gắn trên bảng điều khiển nằm trên cửa hoặc tấm phía trước để có thể nhìn thấy màn hình của nó mà không cần mở tủ.

Câu hỏi 2: Có thể sử dụng đồng hồ đo gắn trên thanh ray DIN và bảng điều khiển trong cùng một dự án không?

Vâng, điều này là phổ biến. Các thiết bị gắn trên bảng điều khiển thường được sử dụng để hiển thị nguồn cung cấp chính đến, trong khi các thiết bị ray DIN xử lý việc đo lường phụ phân tán trên nhiều bộ cấp nguồn trong cùng một hệ thống lắp đặt.

Câu hỏi 3: Làm cách nào để biết tôi cần cấp độ chính xác nào?

Hãy xem xét dữ liệu sẽ được sử dụng để làm gì. Giám sát tải chung thường có thể sử dụng lớp dung sai rộng hơn, trong khi các mạch liên quan đến thanh toán, phân bổ chi phí hoặc báo cáo hợp đồng thường yêu cầu lớp chính xác chặt chẽ hơn.

Câu hỏi 4: Đồng hồ đo năng lượng gắn trên bảng có luôn yêu cầu máy biến dòng không?

Không phải lúc nào cũng vậy. Một số thiết bị gắn trên bảng điều khiển hỗ trợ kết nối trực tiếp cho phạm vi dòng điện thấp hơn, trong khi các bộ cấp dòng cao hơn thường yêu cầu máy biến dòng bên ngoài phù hợp với tải dự kiến.

Câu hỏi 5: Cần kiểm tra điều gì trước tiên khi lập kế hoạch hướng dẫn lắp đặt đồng hồ đo năng lượng cho một dự án mới?

Bắt đầu bằng cách xác nhận hệ thống điện áp, phạm vi tải dự kiến và phương thức kết nối, vì những điều này xác định cả định mức chính xác của đồng hồ đo và liệu định dạng gắn trên thanh ray DIN hoặc bảng điều khiển có phù hợp về mặt vật lý với vị trí dự định hay không.
