Đo nhiệt độ không dây của máy biến áp/thanh cái/đầu nối/động cơ Nói lời tạm biệt với việc sửa chữa thụ động, đo nhiệt độ trực tuyến 24 giờ và lắp đặt "nhiệt kế" trên thiết bị điện của bạn!

15 04, 2026

Tầm quan trọng của việc theo dõi nhiệt độ cho thiết bị điện

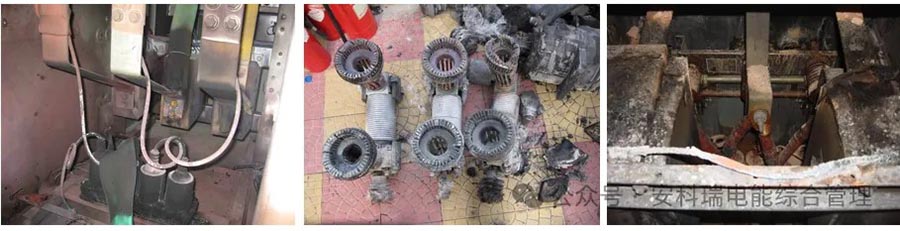

Điện là huyết mạch của sản xuất công nghiệp, vận hành thương mại và đảm bảo sinh kế, nhiệt độ thiết bị là “phong vũ biểu” về an toàn điện. Thiết bị đóng cắt, máy biến áp, thanh cái và đầu nối cáp điện áp cao và hạ thế dễ bị quá nhiệt cục bộ do tiếp xúc kém, lão hóa lớp cách điện và quá tải khi vận hành tải cao trong thời gian dài. Nếu không được giám sát kịp thời có thể gây hư hỏng thiết bị, gián đoạn sản xuất, thậm chí là cháy nổ điện, gây hậu quả nghiêm trọng không thể tưởng tượng được.

Chỉ cần các thiết bị điện khác nhau được kết nối với hệ thống điện, nó sẽ tạo ra một lượng nhiệt nhất định thông qua một dòng điện nhất định và nhiệt độ sẽ tăng lên. Trong hệ thống điện, nhiều vụ tai nạn nghiêm trọng xảy ra do thiết bị điện quá nóng. Nếu có thể phát hiện kịp thời nguy cơ tiềm ẩn do quá nhiệt của thiết bị điện, thì có thể thực hiện các biện pháp bảo trì hoặc sửa chữa kịp thời và loại bỏ các nguy cơ tiềm ẩn do lỗi, tai nạn vận hành của hệ thống cấp điện có thể giảm đáng kể và độ tin cậy của nguồn điện có thể được cải thiện. Vì vậy, việc phát hiện kịp thời và phân tích chính xác các bộ phận quá nhiệt của thiết bị điện là rất quan trọng.

Các phương pháp đo nhiệt độ truyền thống không còn theo kịp yêu cầu an toàn điện hiện đại

① Tấm sáp kiểm tra nhiệt độ không thể được theo dõi trong thời gian thực, điều này có nguy cơ lão hóa và hỏng hóc đáng kể.
② Đo nhiệt độ bằng tia hồng ngoại có các điểm mù, không thể phát hiện hoặc dựa vào đó khi ở trong tủ kín.
③ Dây đo nhiệt độ có dây rất phức tạp, có rủi ro cách điện cao, khó cải tạo và chi phí bảo trì cao.
④ Chế độ sửa chữa thụ động và sau khắc phục không thể ngăn ngừa nguy cơ quá nhiệt tiềm ẩn.

Giải pháp phần cứng và phần mềm đo nhiệt độ không dây Acrel

Giải pháp tích hợp đo nhiệt độ không dây cho mọi kịch bản của Acrel, với cốt lõi là "không dây thụ động, cảm biến chính xác, cảnh báo thông minh, vận hành và bảo trì thuận tiện", phá vỡ hoàn toàn nút thắt của phép đo nhiệt độ truyền thống và đạt được bước nhảy vọt từ "sửa chữa thụ động" sang "phòng ngừa và kiểm soát chủ động" về an toàn điện.

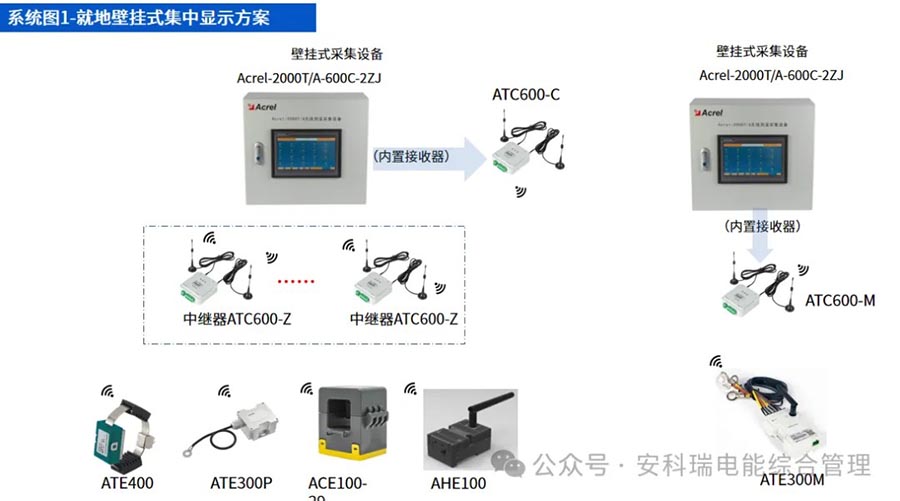

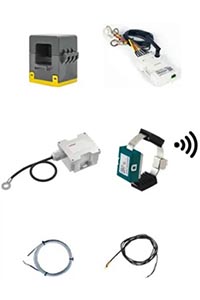

Chúng tôi có các giải pháp đo nhiệt độ không dây Acrel bao gồm cảm biến, bộ thu phát, thiết bị hiển thị và nền tảng hệ thống tích hợp!

Các kịch bản ứng dụng để đo nhiệt độ không dây là gì? Nó được sử dụng ở đâu?

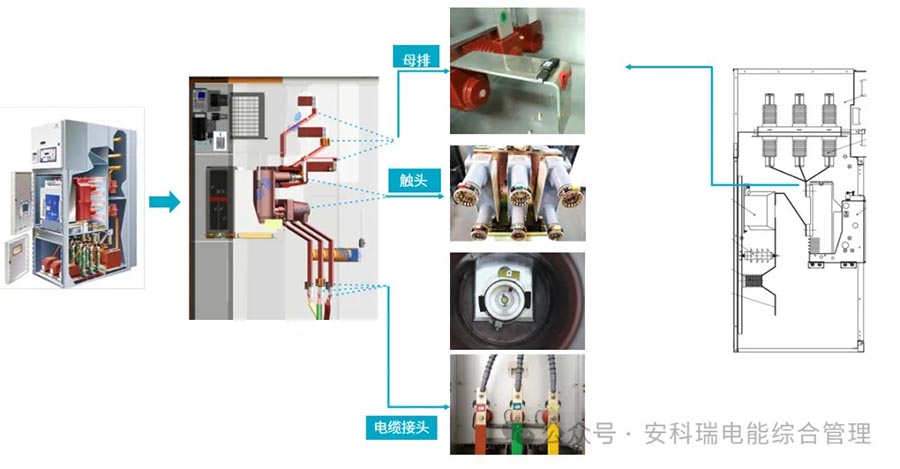

Yêu cầu đo nhiệt độ - Thiết bị đóng cắt cao áp

Ví dụ: đo nhiệt độ các mối nối cáp, điểm tiếp xúc và thanh cái.

Đo nhiệt độ mối nối cáp
Đo nhiệt độ tiếp xúc
Đo nhiệt độ thanh cái mẹ

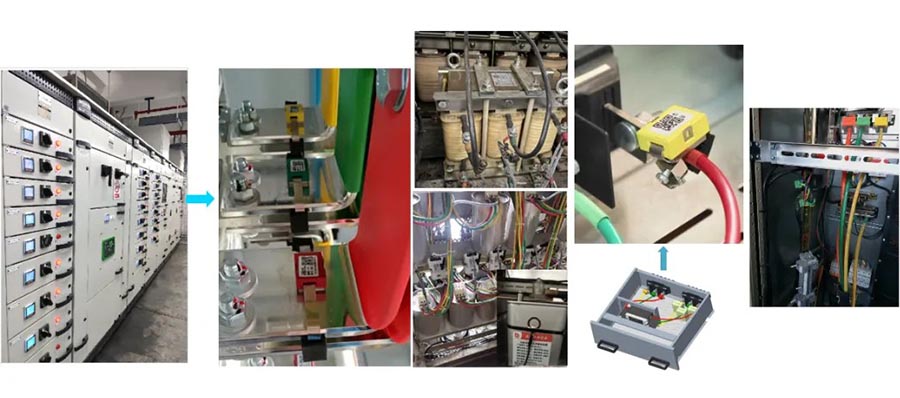

Yêu cầu đo nhiệt độ - Tủ hạ thế

Ví dụ: đo nhiệt độ cho các đầu nối/thanh cái ngắt mạch khung, bề mặt tụ điện/điện kháng, đầu nối cáp tủ ngăn kéo và đầu nối cáp ra điện áp thấp.

·Đo nhiệt độ đầu nối bộ ngắt mạch/thanh cái

· ATE400

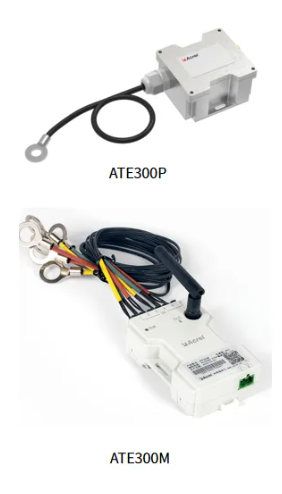

· Hộp đo bề mặt tụ điện/điện kháng

· ATE300M

· Đo nhiệt độ đầu nối cáp tủ ngăn kéo

· ATE400

· Đo nhiệt độ đầu nối cáp điện áp thấp

· ACE100

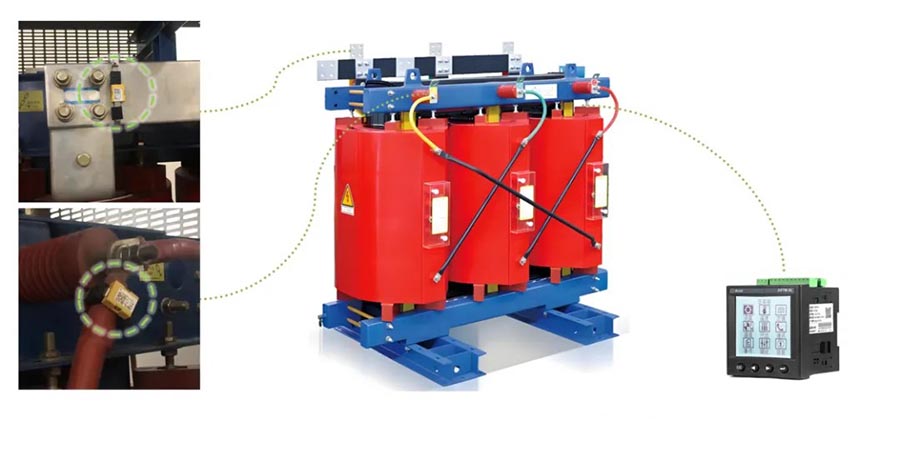

Yêu cầu đo nhiệt độ - Đo nhiệt độ máy biến áp

Ví dụ, đo nhiệt độ của các mối nối máy biến áp và cuộn dây bên trong.

· Đo nhiệt độ khớp nối máy biến áp

· ATE400

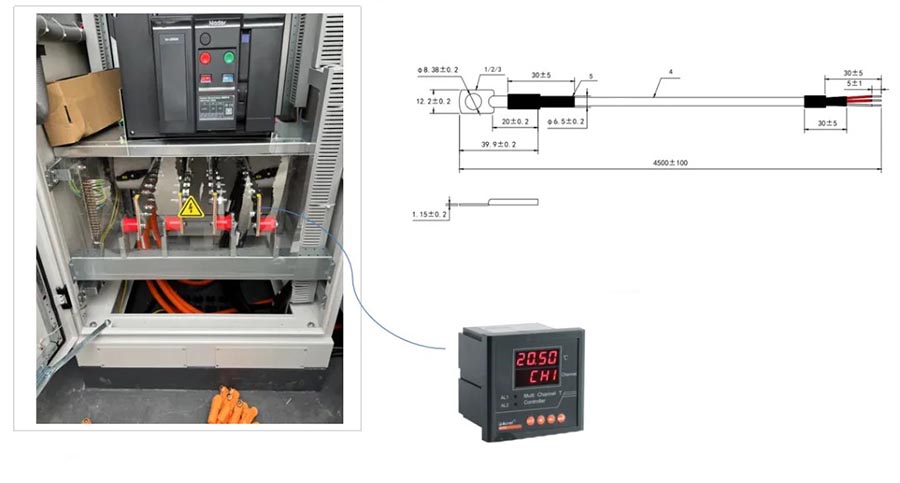

· Đo nhiệt độ cuộn dây bên trong máy biến áp

· (PT100 nhúng sẵn) ARTM-8L

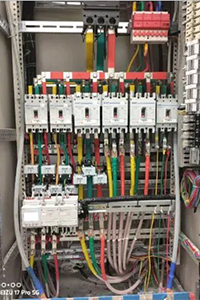

Yêu cầu đo nhiệt độ - hộp phân phối, cáp trong nhà, tủ/trong nhà, v.v.

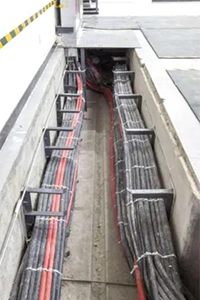

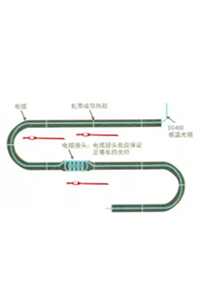

Ví dụ, đo nhiệt độ của hộp phân phối, rãnh cáp trong nhà, nhiệt độ và độ ẩm trong nhà của thiết bị đóng cắt/phòng phân phối.

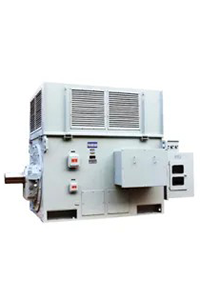

Yêu cầu đo nhiệt độ – đo nhiệt độ động cơ

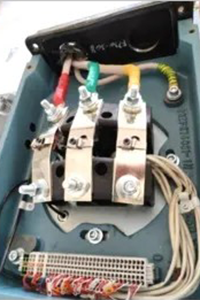

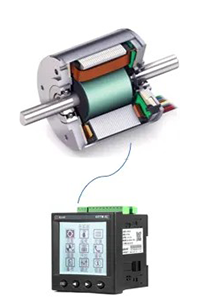

Ví dụ: đo nhiệt độ trên bề mặt động cơ, đo nhiệt độ trên hộp nối động cơ và đo nhiệt độ trên cuộn dây bên trong động cơ.

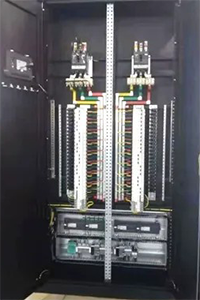

Nhu cầu đo nhiệt độ của khách hàng trong ngành - Trung tâm dữ liệu

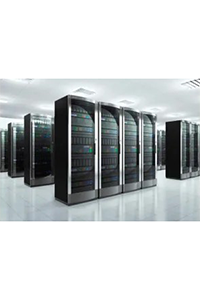

Ví dụ: đo nhiệt độ của vỏ khay cáp/ống dẫn cáp trong nhà, đo nhiệt độ của máy chủ trung tâm dữ liệu và đo nhiệt độ các mối nối của tủ cột trung tâm dữ liệu.

Nhu cầu đo nhiệt độ của khách hàng trong ngành - thùng chứa năng lượng

Ví dụ: cần phải đo nhiệt độ cho thanh cái DC của thùng chứa lưu trữ năng lượng

Mẫu PT100: MPT101B130006

Điện áp kháng: AC3000V/DC 4300V

Thanh cái DC cho thùng lưu trữ năng lượng

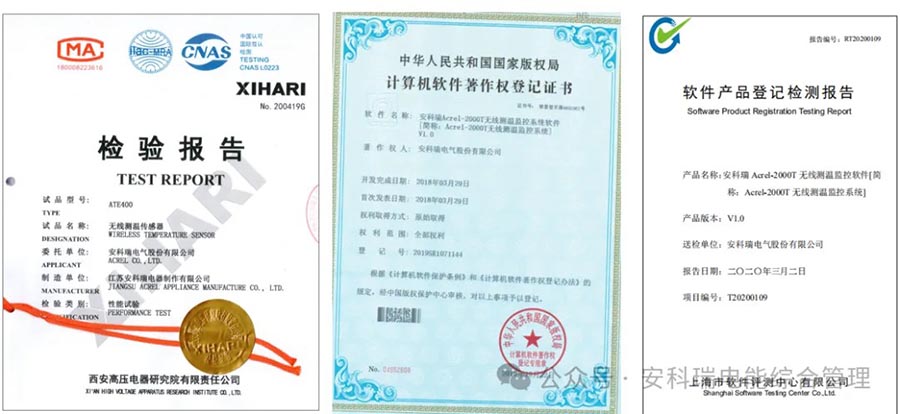

Giấy chứng nhận chất lượng sản phẩm đo nhiệt độ không dây Acrel

Bốn ưu điểm cốt lõi xác định tiêu chuẩn mới cho phép đo nhiệt độ nguồn

1. Không cần bảo trì thụ động, loại bỏ rủi ro bảo mật từ gốc

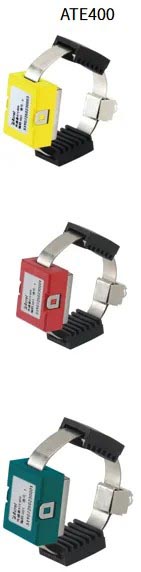

Cảm biến thụ động RFID dòng ATE800 áp dụng công nghệ thu năng lượng tần số vô tuyến, không cần pin hoặc dây điện và không cần bảo trì trọn đời, tránh hoàn toàn nguy cơ hỏng pin và cách điện dây cao áp trong môi trường nhiệt độ cao. Cảm biến nguồn cảm ứng cảm biến ATE400, có thể khởi động khi dòng điện ≥ 5A, có tuổi thọ dài và hoạt động trực tuyến ổn định trong các tình huống tải cao, giúp giảm đáng kể chi phí vận hành và bảo trì.

2. Cảm biến có độ chính xác cao, có thể nắm bắt chính xác mức tăng nhiệt độ 0,5oC

Sử dụng chip đo nhiệt độ có độ chính xác cao với độ chính xác ± 1oC và phạm vi đo nhiệt độ từ -50oC~ 125oC, nó có thể nắm bắt một cách nhạy bén những thay đổi nhỏ về mức tăng nhiệt độ, cảnh báo trước khả năng điện trở tiếp xúc tăng lên và các lỗi quá nhiệt tiềm ẩn, đồng thời ngăn chặn những nguy hiểm tiềm ẩn trong giai đoạn chồi non. Dữ liệu vẫn ổn định trong môi trường nhiễu mạnh, giúp sử dụng an toàn trong các tủ điện áp cao và các tình huống xe buýt dày đặc.

3. Cài đặt mà không cần sửa đổi, cả dự án mới và cũ đều có thể được triển khai nhanh chóng

Có nhiều hình thức lắp đặt khác nhau như loại dây đeo, loại bu lông, loại miếng vá, không yêu cầu tháo dỡ hoặc ngắt kết nối thiết bị. Bộ thu hỗ trợ lắp đặt đường ray, lựa chọn linh hoạt ăng-ten 13774430992, tín hiệu ổn định cho các tủ phức tạp, triển khai nhanh chóng cho các dự án mới và nâng cấp chỉ bằng một cú nhấp chuột cho các phòng phân phối cũ.

4. Điều khiển thông minh toàn chuỗi, "bảo hiểm kép" cục bộ và từ xa

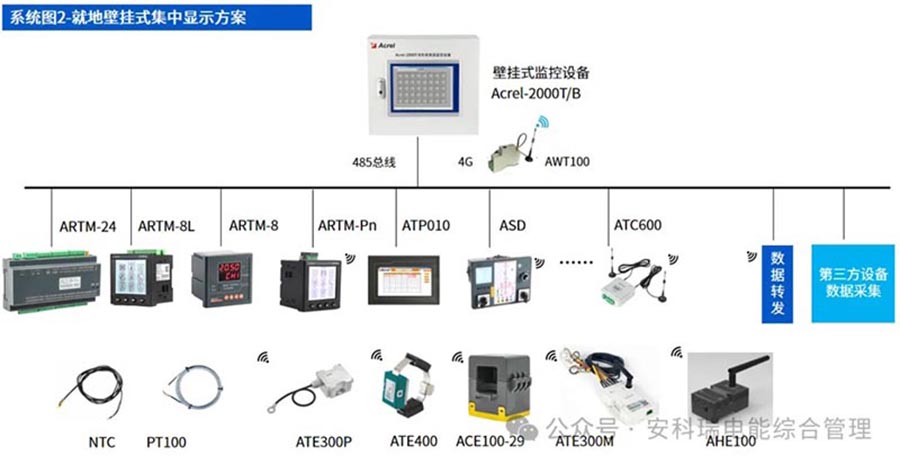

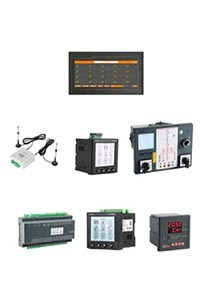

Từ giám sát tủ đơn đến điều khiển tập trung, Ankerui đã xây dựng một ma trận sản phẩm hoàn chỉnh:

Thiết bị hiển thị ARTM Pn: hỗ trợ 60 cảm biến trên mỗi thiết bị, phù hợp với các phòng phân phối vừa và nhỏ;

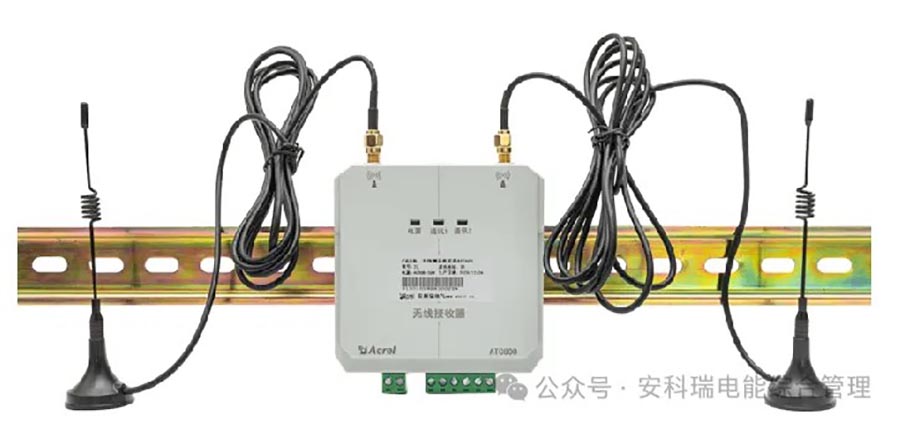

Bộ thu phát đo nhiệt độ không dây ATC: hỗ trợ truy cập tập trung tới 240 vị trí cảm biến;

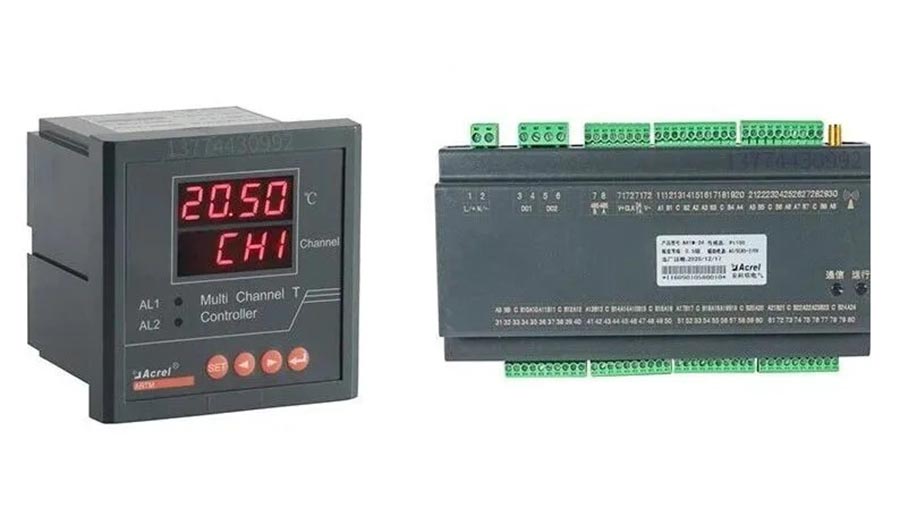

Dụng cụ kiểm tra ARTM8: Được tùy chỉnh để đo nhiệt độ đa kênh của máy biến áp và lò phản ứng.

Dụng cụ đo và kiểm tra nhiệt độ không dây với các kênh 8/24

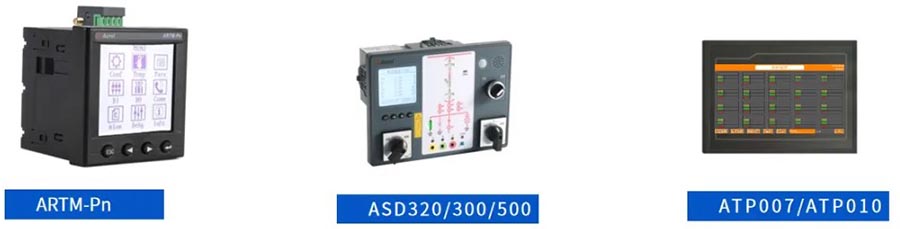

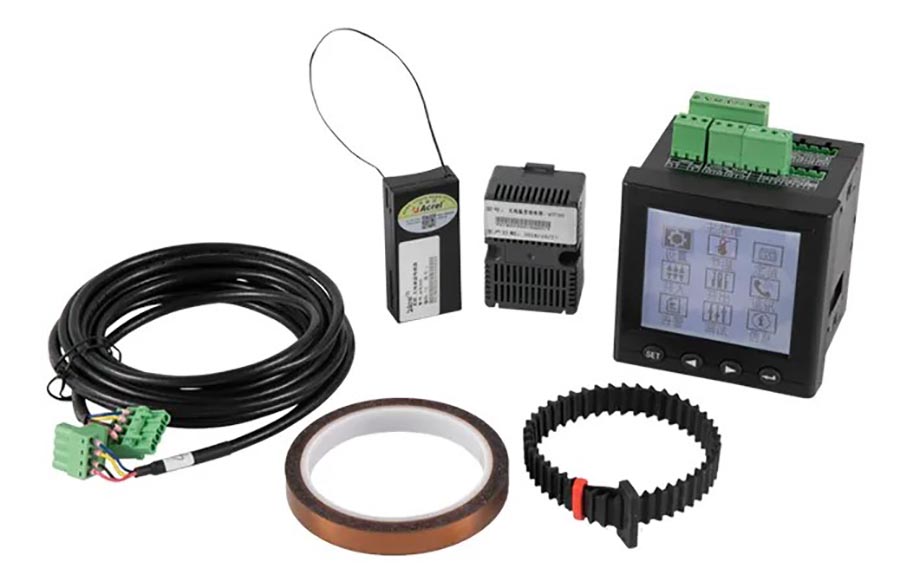

Thiết bị đầu cuối hiển thị

ARTM-Pn
Nguồn điện làm việc: AC85~265V, DC100~300V thích ứng, tiêu thụ điện năng 8W
Phương pháp cài đặt: Cài đặt nhúng, mở 92 * 92, sâu 65
Giao diện truyền thông: 1 giao diện truyền thông nối tiếp RS485, giao thức truyền thông Modbus RTU
Đo nhiệt độ tiếp xúc: can connect to 60 ATE400
Đo nhiệt độ tiếp xúc accuracy: ± 1 ² C
Thu thập đầu vào: Đầu vào 12V tích hợp 4 kênh, có khả năng thu thập trạng thái vị trí của cầu dao, xe đẩy tay, v.v.
Cấu hình đầu ra: Đầu ra thụ động 2 kênh, với nhiệt độ cao/quá nhiệt/chênh lệch nhiệt độ pha/chức năng cảnh báo thay đổi nhiệt độ đột ngột
Đo thông số điện: dòng điện, điện áp, tần số, công suất tác dụng, công suất phản kháng, kWh, v.v., mức 0,5

ASD320/300/500
Nguồn điện làm việc: AC/DC 220V, AC/DC110V thích ứng
Yêu cầu đầu vào trạng thái: Đầu vào tiếp điểm khô thụ động (nguồn điện bên trong của thiết bị hiển thị trạng thái)
Độ chính xác đo và kiểm soát nhiệt độ và độ ẩm: nhiệt độ <1 ° C; độ ẩm tương đối<3%
Đo nhiệt độ không dây: có thể sử dụng với cảm biến nhiệt độ không dây ATE400, phạm vi đo nhiệt độ -50oC ~ 125oC C
Công suất đầu ra hệ thống sưởi và báo động: AC220V/5A
Yêu cầu hiển thị trực tiếp: Dòng ngắn mạch của phía thứ cấp của cảm biến trực tiếp nối đất dưới điện áp định mức phải lớn hơn 200uA
Hệ thống 10kV, công suất cảm biến >100pF;
hệ thống 35kV, công suất cảm biến >35pF;
Hệ thống 6kV, công suất cảm biến >180pE
Giao tiếp: Giao diện truyền thông nối tiếp RS485, giao thức Modbus RTU (ASD500 có cổng mạng lớn)
Kích thước: 238mm * 178mm * 83mm (rộng * cao * sâu)

ATP007/ATP010
Nguồn điện làm việc: DC24V
Phương pháp cài đặt: Cài đặt nhúng
Giao diện truyền thông: Cấu hình tiêu chuẩn bao gồm 1 giao diện truyền thông nối tiếp RS485 (giao thức Modbus RTU)
1 cổng Ethernet
Đo nhiệt độ tiếp xúc accuracy: ± 1 ° C
Cảnh báo nhiệt độ cao: Bộ rung vành đai trắng của thiết bị sẽ kích hoạt khi nhiệt độ vượt quá giá trị cài đặt

Cảm biến nhiệt độ không dây hoạt động

Cảm biến nhiệt độ không dây được hỗ trợ bởi CT

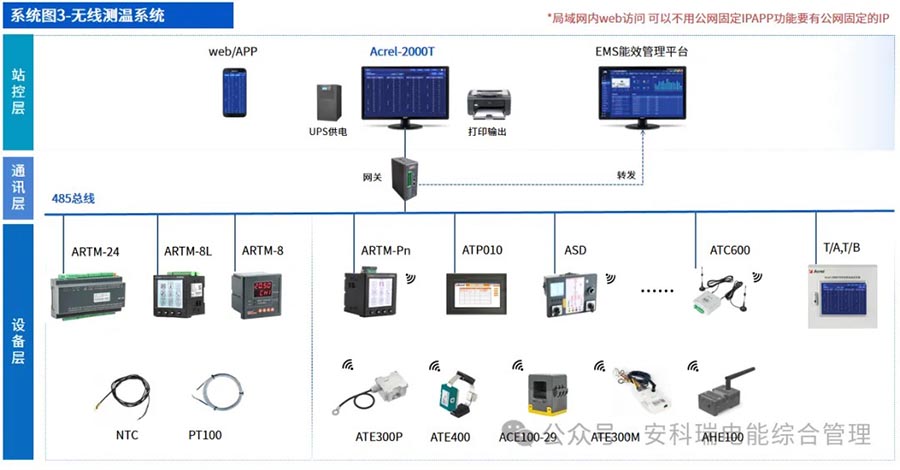

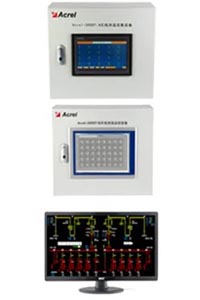

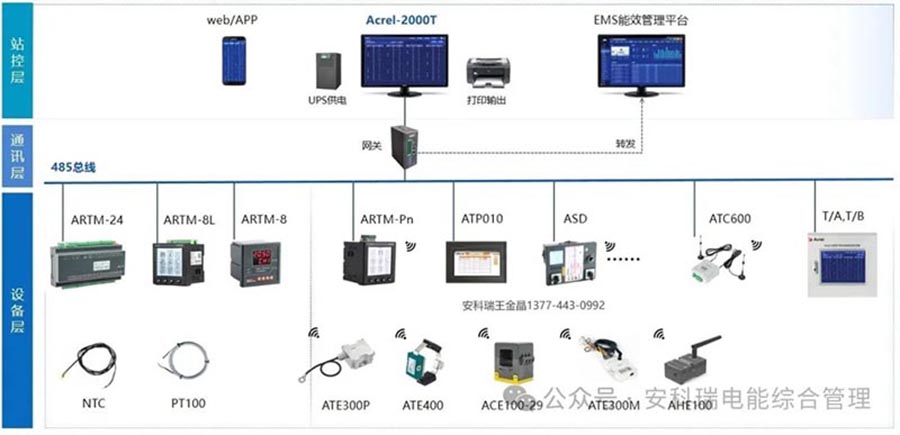

Nền tảng hệ thống giám sát nhiệt độ không dây Acrel-2000T, như một "bộ não thông minh", đạt được khả năng giám sát thời gian thực 24 giờ, cảnh báo đa cấp (cửa sổ bật lên bằng giọng nói APP SMS), truy tìm dữ liệu lịch sử và quản lý kiểm tra vòng kín. Nó có thể nắm bắt trạng thái nhiệt độ của toàn bộ trạm mà không cần rời khỏi nhà, cải thiện đáng kể hiệu quả vận hành và bảo trì.

Bảo hiểm toàn cảnh, bảo vệ an toàn điện doanh nghiệp

Giải pháp đo nhiệt độ không dây của Ankerui đã được sử dụng rộng rãi tại:

√Khu vực Nhà máy Hóa chất/Thép/Sản xuất

√Trung tâm dữ liệu, trung tâm hậu cần

√Công viên dây chuyền lạnh

√Xây mới và cải tạo trạm biến áp, phòng phân phối

√Sân bay, bệnh viện, tòa nhà thương mại, trung tâm giao thông

√Tủ điện cao thế, thanh cái, đầu nối cáp, tiếp điểm cầu dao.

Chia sẻ trường hợp

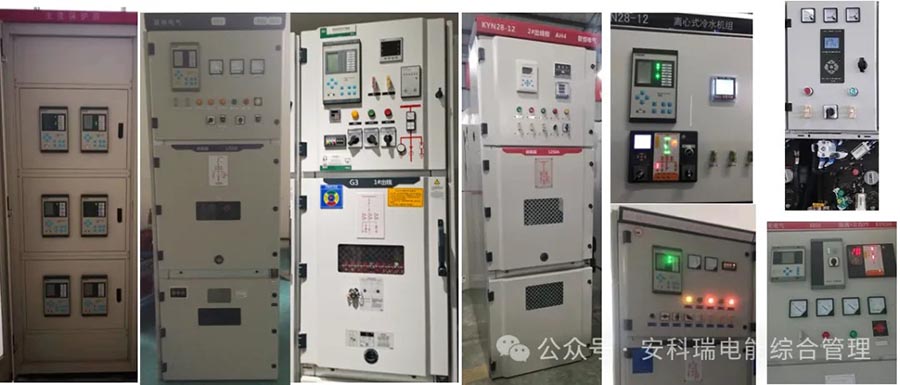

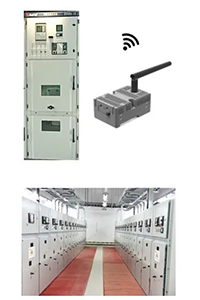

Dự án Hóa chất Anh Sơn Đông bao gồm một trạm biến áp chính 35kV và 3 trạm biến áp 10kV, với tổng số 76 tủ điện cao thế. Mỗi tủ được trang bị chức năng đo nhiệt độ không dây 6 điểm, sử dụng cảm biến ATE200/ATE400 và điều khiển thông minh ASD320 để đạt được phép đo nhiệt độ trực tuyến 24/7 và cảnh báo bất thường theo thời gian thực về các thiết bị điện áp cao trên toàn trạm, đảm bảo an toàn điện hiệu quả trong các tình huống hóa chất có nguy cơ cao và loại bỏ các nguy cơ quá nhiệt, hỏa hoạn và mất điện ngoài dự kiến.

An toàn điện không phải là chuyện nhỏ; Đo nhiệt độ chính xác đảm bảo an toàn

Ngày nay, với việc đẩy mạnh xây dựng lưới điện thông minh và carbon kép, an toàn điện không còn là “câu hỏi trắc nghiệm” mà là “khóa học bắt buộc”. Quá nhiệt của thiết bị điện là mối nguy hiểm tiềm ẩn chính gây ra tình trạng mất điện và cháy điện. Các phương pháp đo nhiệt độ truyền thống có những điểm hạn chế như điểm mù lớn, không thể theo dõi trong thời gian thực và khó cải tiến.

Giải pháp tích hợp đo nhiệt độ không dây cho mọi kịch bản của Ankerui có các ưu điểm cốt lõi là không dây thụ động, cảm biến có độ chính xác cao, cài đặt không sửa đổi và điều khiển thông minh toàn chuỗi, chuyển từ sửa chữa thụ động sang phòng ngừa và kiểm soát chủ động. Cảm biến dòng ATE không cần pin, không cần bảo trì và được ghép nối với nền tảng giám sát Acrel-2000T để đạt được khả năng truy xuất dữ liệu và cảnh báo đa cấp trong 24 giờ. Chúng đã được sử dụng rộng rãi trong hóa chất, trung tâm dữ liệu, trung tâm vận tải và các tình huống khác, giúp doanh nghiệp loại bỏ các điểm mù về nhiệt độ, giảm chi phí vận hành và bảo trì, ngăn ngừa cháy điện và thực sự đạt được khả năng kiểm soát an toàn, ngăn ngừa nguy hiểm tiềm ẩn, truy xuất nguồn gốc dữ liệu và trách nhiệm giải trình.

Lựa chọn sản phẩm/giải pháp/bảng thông số kỹ thuật
