Làm thế nào để chọn phương pháp lắp đặt đồng hồ phù hợp?

Hướng dẫn lựa chọn DIN Rail / Panel-Mount

Giới thiệu:

Trong thiết kế phân phối điện, trang bị thêm tiêu thụ năng lượng, lưu trữ năng lượng quang điện và xây dựng các dự án đo đếm phụ, nhiều lỗi lựa chọn bắt nguồn từ việc chọn sai phương pháp lắp đặt! Không đủ không gian tủ, không thể khoan lỗ, không có sẵn tường lắp tại chỗ và khó bảo trì sau lắp đặt — tốt nhất là phải làm lại và chỉnh sửa; tệ nhất là nó gây nguy hiểm cho việc chấp nhận dự án.

Đồng hồ thông minh Acrel được chia thành hai loại lắp đặt chính – đường ray DIN và gắn bảng điều khiển – dựa trên điều kiện xây dựng tại chỗ, cấu trúc tủ và môi trường lắp đặt. Bài viết này hướng dẫn các chuyên gia kỹ thuật lựa chọn chính xác từ năm khía cạnh: tính năng lắp đặt, kịch bản áp dụng, ưu điểm cốt lõi, mô hình tương ứng và những cạm bẫy phổ biến cần tránh, bao gồm 99% dự án phân phối điện công nghiệp và thương mại.

I. Đồng hồ đo đường ray DIN | Lựa chọn hàng đầu để lắp đặt trong tủ dày đặc, tính linh hoạt tối đa

Máy đo đường ray DIN hiện là loại được sử dụng rộng rãi nhất và dễ thích ứng nhất trong các dự án phân phối điện, năng lượng mới và giám sát năng lượng. Họ áp dụng cách lắp đặt gắn vào đường ray DIN 35mm tiêu chuẩn quốc gia, không cần khoan tủ, với việc lắp ráp và tháo gỡ cực kỳ đơn giản.

Tính năng cài đặt

Kẹp trực tiếp vào các thanh ray tiêu chuẩn bên trong hộp phân phối, tủ điều khiển và hộp tổ hợp. Nhỏ gọn và nhẹ, với thiết kế mô-đun hỗ trợ sắp xếp dày đặc nhiều thiết bị. Việc bổ sung, thay thế hoặc mở rộng các thiết bị sau này không cần phải sửa đổi kết cấu tủ, đảm bảo hiệu quả thi công và bảo trì cực cao.

Máy đo đường ray DIN một pha (Dòng ADL200)

Được thiết kế cho mạng điện áp thấp AC một pha, đo điện áp, dòng điện, công suất và năng lượng hoạt động. Hỗ trợ kết nối trực tiếp lên đến 80A, với giao tiếp RS485 tùy chọn (giao thức Modbus-RTU). Lý tưởng cho việc đo lường phụ năng lượng của tòa nhà, thanh toán cho người thuê thương mại và giám sát tải một pha.

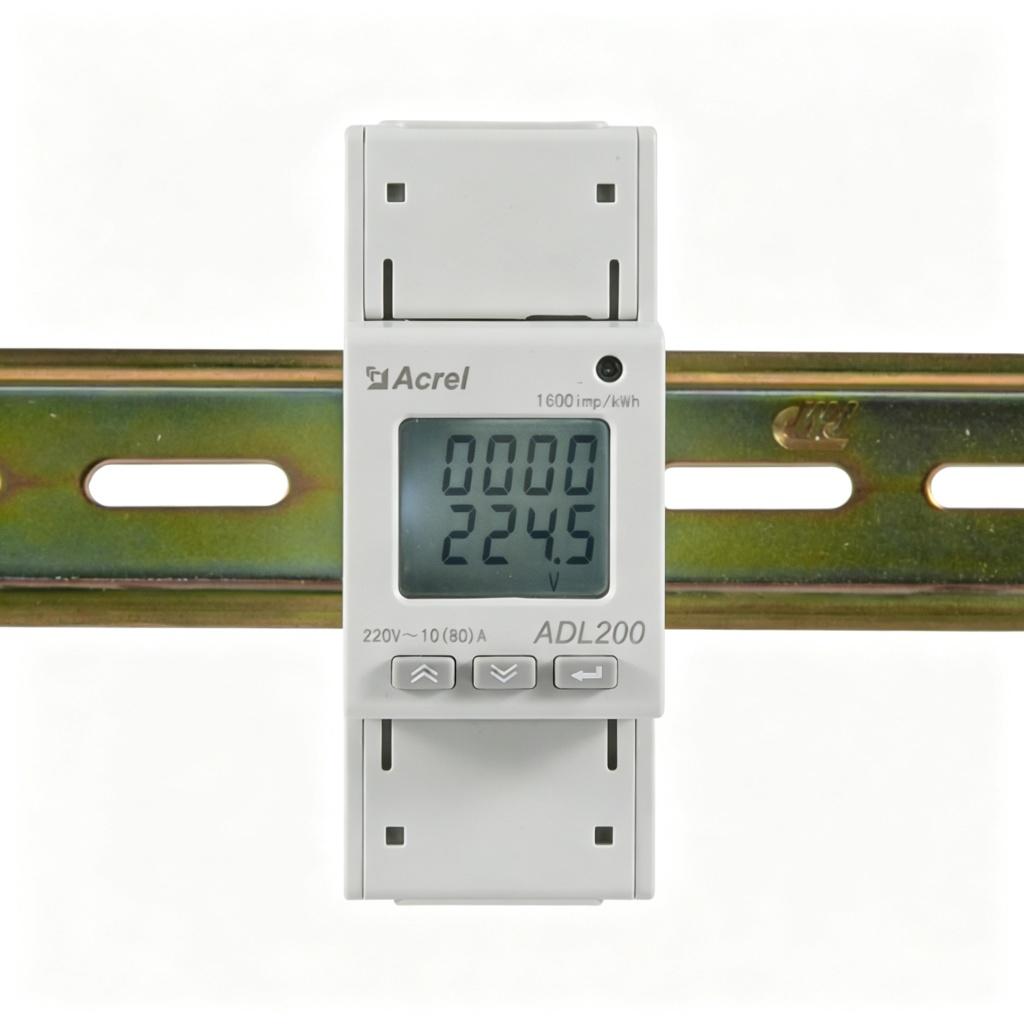

Hình: Máy đo đường ray DIN một pha (ADL200)

Đồng hồ đo đường ray DIN ba pha ( ADL400 / Dòng DTSD1352 )

Đo thông số điện ba pha đầy đủ bao gồm điện áp, dòng điện, công suất, hệ số công suất, tần số và năng lượng bốn góc phần tư. Hỗ trợ thanh toán nhiều mức thuế với tối đa 4 múi giờ và 8 lịch trình. Tính năng phát hiện sóng hài bậc 2-31 và phân tích THD. Được trang bị giao diện truyền thông RS485 để tích hợp SCADA và hệ thống quản lý năng lượng.

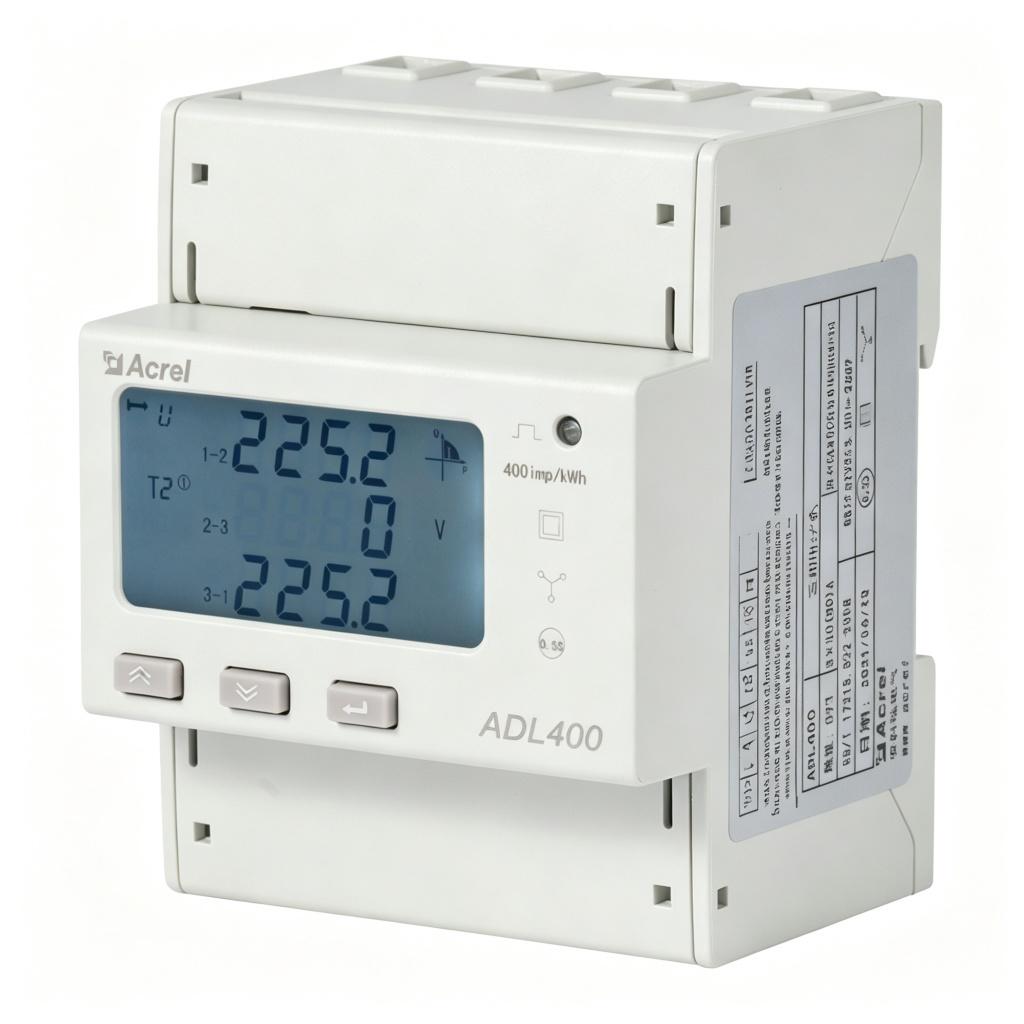

Hình: Đồng hồ đo đường ray DIN ba pha (ADL400)

Đồng hồ đo đường ray DC DIN (Dòng DJSF1352-RN)

Được thiết kế đặc biệt cho các hệ thống DC, đo điện áp DC, dòng điện, công suất và năng lượng thuận/ngược. Hỗ trợ cả bộ sưu tập dòng điện cảm biến shunt và Hall, với độ chính xác Loại 0,5. Chứng nhận kép CE và UL về tuân thủ xuất khẩu. Hoàn toàn phù hợp cho các trạm sạc EV, hệ thống lưu trữ năng lượng, trạm gốc viễn thông và bảng phân phối điện DC. Có tính năng giao tiếp RS485 với hỗ trợ giao thức Modbus và DL/T645, cùng với chức năng đóng băng dữ liệu và ghi nhật ký sự kiện.

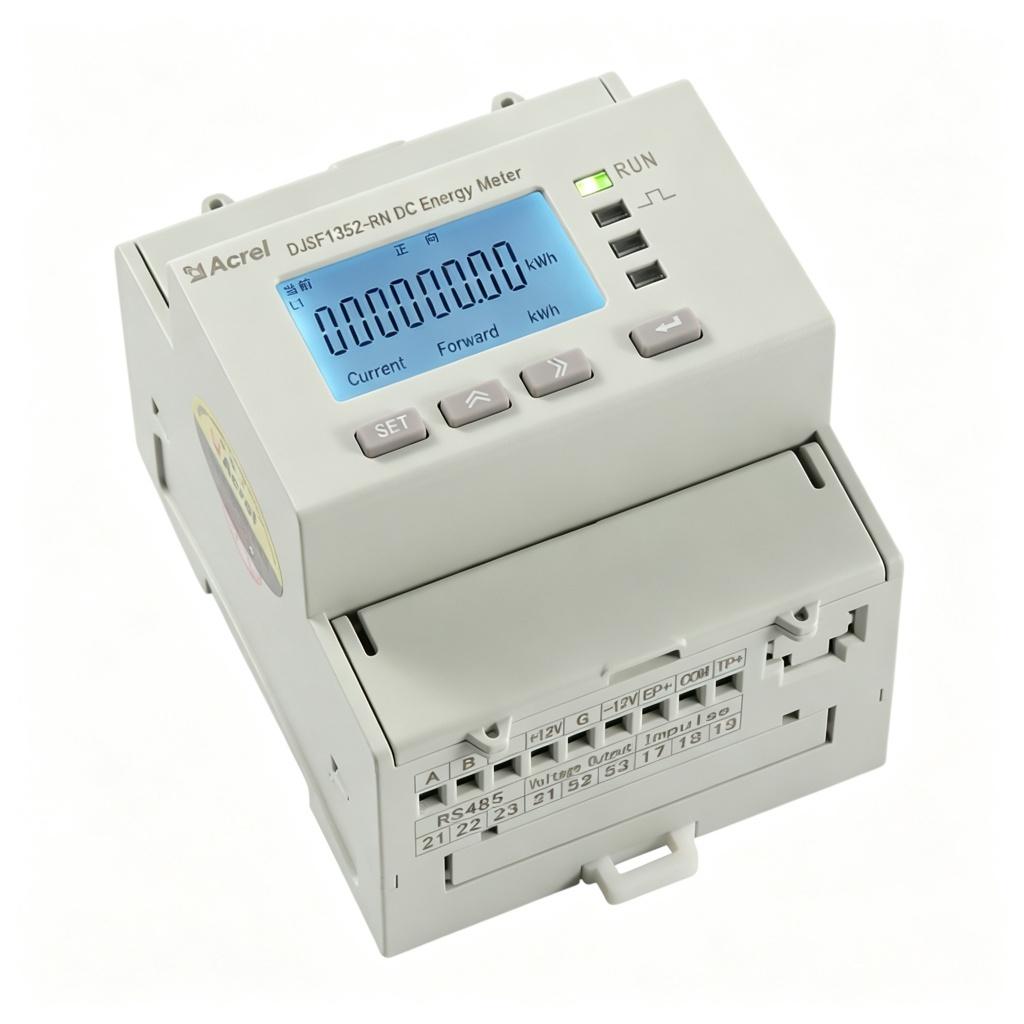

Hình: Đồng hồ đo đường ray DC DIN (DJSF1352-RN)

Máy đo năng lượng đường ray DIN đa mạch (ADF400L / Dòng ADW2xx)

Một đồng hồ đo thay thế nhiều đồng hồ đo truyền thống — hỗ trợ tối đa 12 mạch ba pha hoặc 36 mạch một pha với phép đo thông số điện đầy đủ trên mỗi kênh. Thiết kế mô-đun với các CT bên ngoài, cho phép đo lường tập trung và triển khai dày đặc trong các hộp phân phối, tủ đầu cột và trạm biến áp kiểu hộp. Bao gồm số liệu thống kê năng lượng đa thuế, đo lường nhu cầu và ghi lại sự kiện. Được trang bị cổng giao tiếp kép Ethernet và RS485 để tích hợp dữ liệu hiệu quả.

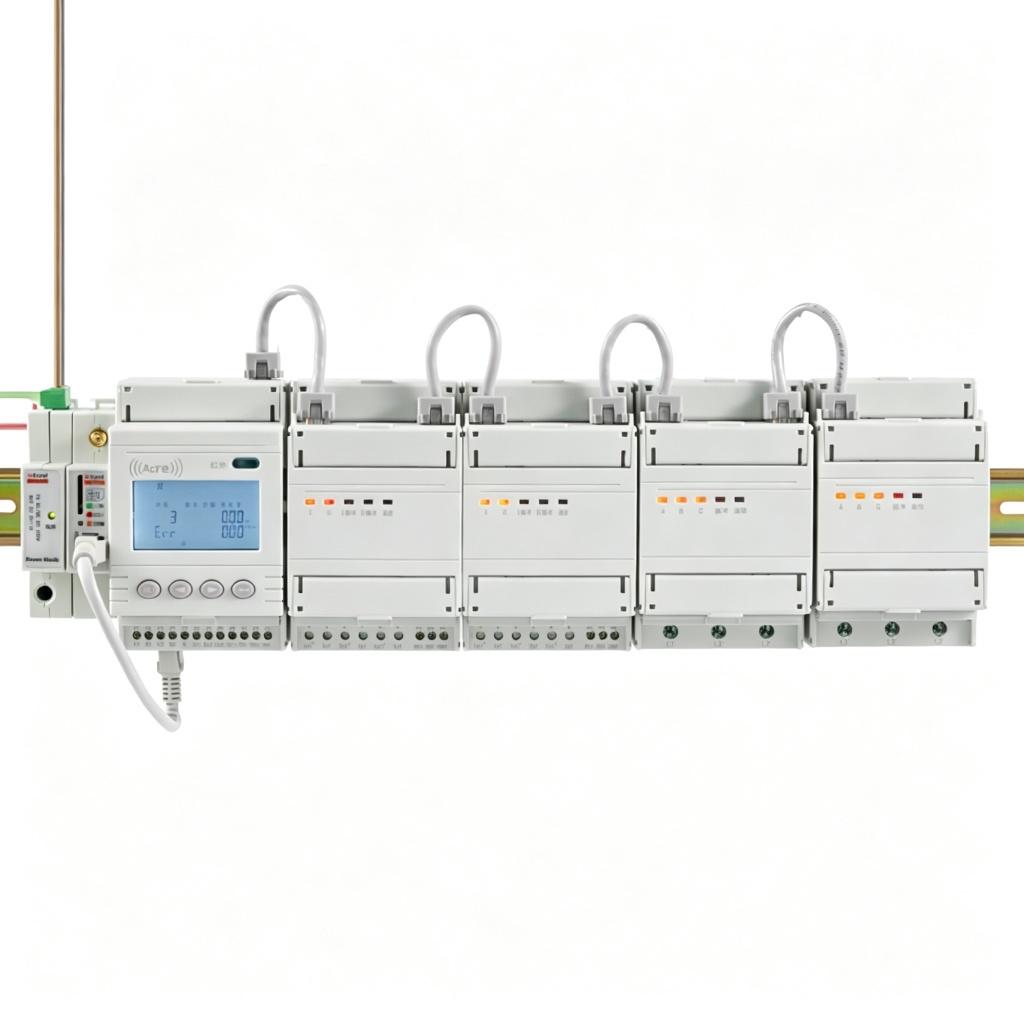

Hình: Máy đo năng lượng đường ray DIN đa mạch (ADF400L)

II. Máy đo gắn bảng điều khiển | Giám sát trực quan cho thiết bị đóng cắt, tiêu chuẩn cho các dự án cao cấp

Đồng hồ đo gắn trên bảng điều khiển, còn được gọi là đồng hồ đo gắn trên mặt trước hoặc gắn phẳng, yêu cầu cắt lỗ chính xác trên bảng điều khiển. Thân đồng hồ được đặt bên trong tủ với màn hình lộ ra bên ngoài. Chúng là sự lựa chọn chủ đạo cho thiết bị đóng cắt và điều khiển trung tâm điện áp cao và thấp, kết hợp tính thẩm mỹ với giám sát hiệu suất cao.

Tính năng cài đặt

Các lỗ được khoét trên tủ theo kích thước đồng hồ để lắp đặt cố định phẳng. Bề mặt bảng điều khiển phẳng và đồng nhất, với màn hình hướng trực tiếp vào người vận hành, cho phép xem trực quan và theo thời gian thực về điện áp, dòng điện, công suất, chất lượng điện năng và các dữ liệu khác ba pha.

Máy đo gắn bảng 72mm (AMC72L / Dòng PZ72 / AEM72) — Lỗ khoét: 67×67mm

Thiết kế bảng điều khiển 72×72mm nhỏ gọn với đường khoét tủ 67×67mm. Đo điện áp ba pha, dòng điện, công suất tác dụng/phản kháng, hệ số công suất, tần số và năng lượng bốn góc phần tư. Hỗ trợ thanh toán nhiều mức thuế với 4 múi giờ. Tính năng đo THD hài bậc 2-31, ghi sự kiện, nhu cầu và thống kê giá trị tối đa/tối thiểu. Được trang bị giao tiếp RS485 (Modbus-RTU), cùng với đầu vào kỹ thuật số và đầu ra rơle tùy chọn để truyền tín hiệu và điều khiển từ xa. Lý tưởng cho các tủ phân phối và thiết bị đóng cắt nhỏ gọn nơi không gian bị hạn chế.

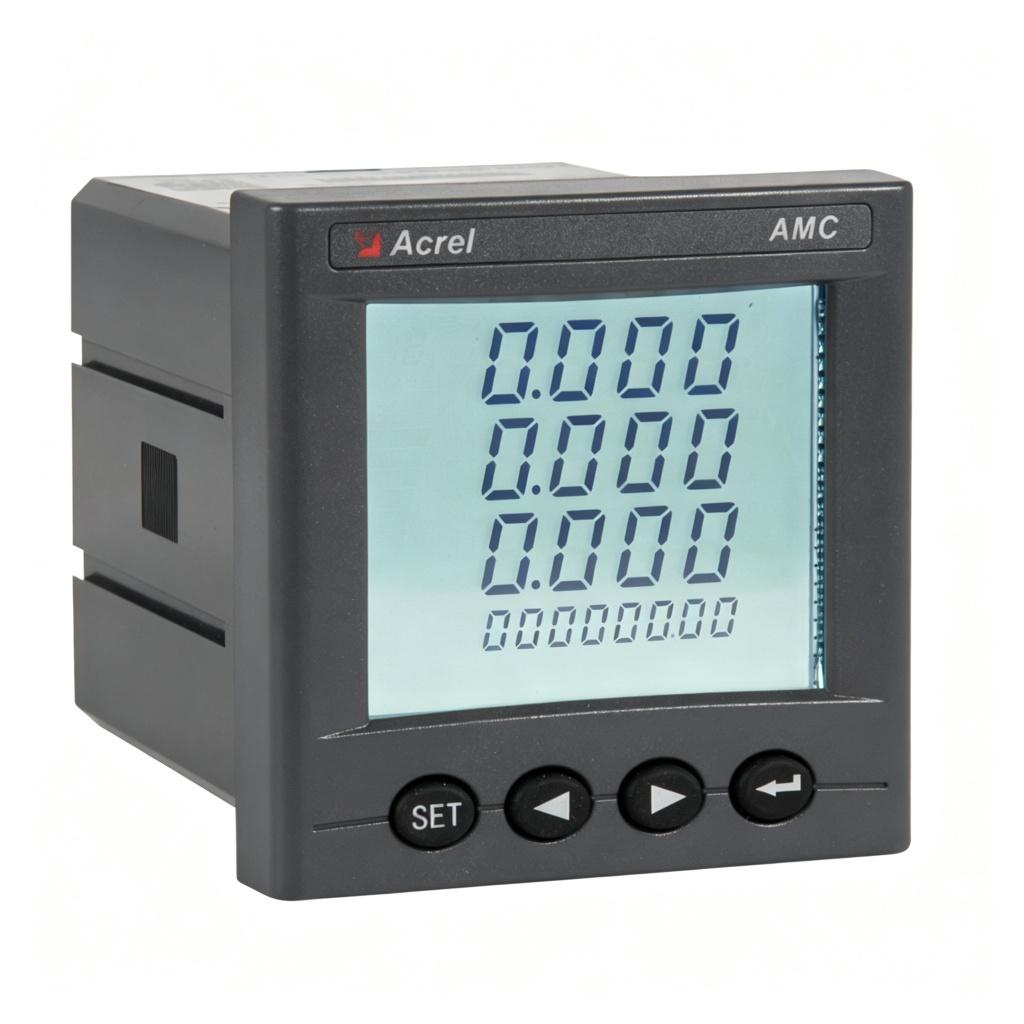

Hình: Đồng hồ đo gắn bảng 72mm (AMC72L)

Máy đo gắn bảng 96mm (AMC96L / Dòng PZ96 / AEM96 / ACR) — Đường cắt: 88×88mm

Thiết kế bảng điều khiển 96×96mm với lỗ khoét tủ 88×88mm — dòng sản phẩm gắn bảng điều khiển hàng đầu với bộ tính năng toàn diện nhất. Cung cấp phép đo thông số điện đầy đủ có độ chính xác cao bao gồm phân tích chất lượng điện năng chi tiết (sóng hài lên đến thứ 63, mất cân bằng điện áp/dòng điện, nhấp nháy). Hỗ trợ quản lý năng lượng đa mức thuế với khả năng ghi dữ liệu lịch sử lên tới 12 tháng. Có nhiều tùy chọn I/O (đầu vào kỹ thuật số, đầu ra rơle, đầu ra analog), giao tiếp RS485 và kết nối Ethernet tùy chọn. Dòng ACR bổ sung thêm khả năng phân tích công suất mạng nâng cao. Được thiết kế cho thiết bị đóng cắt cao cấp, bảng phân phối MV/LV và các ứng dụng giám sát nguồn điện quan trọng.

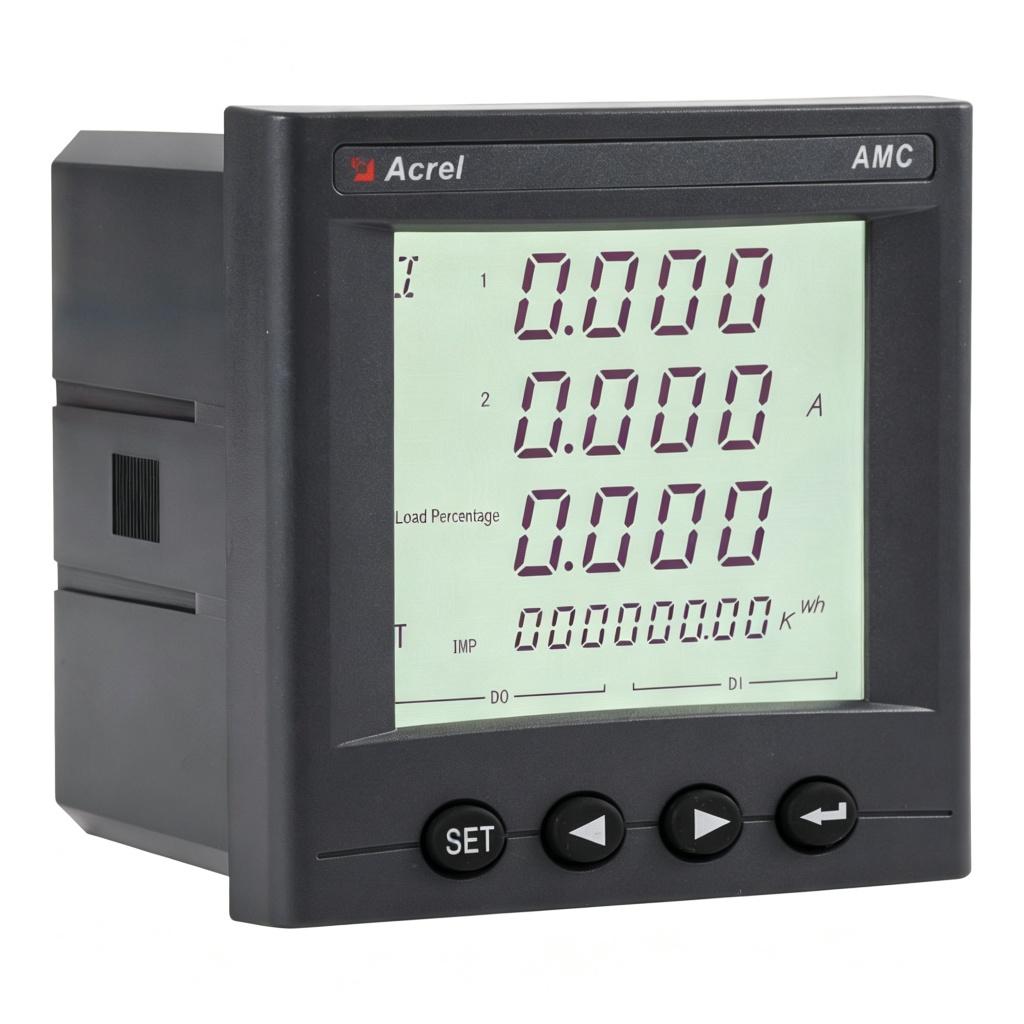

Hình: Đồng hồ đo gắn bảng 96mm (AMC96L)

III. Tóm tắt lựa chọn nhanh | Khóa đúng đồng hồ trong 30 giây

Khi chọn đồng hồ, trước tiên hãy xác định phương pháp lắp đặt, sau đó là các chức năng, thông số và chứng nhận! Lựa chọn chính xác dựa trên điều kiện tủ tại chỗ, môi trường lắp đặt và tiêu chuẩn dự án về cơ bản tránh được các vấn đề như khoan lại lỗ, hạn chế lắp đặt và lỗi nghiệm thu.
