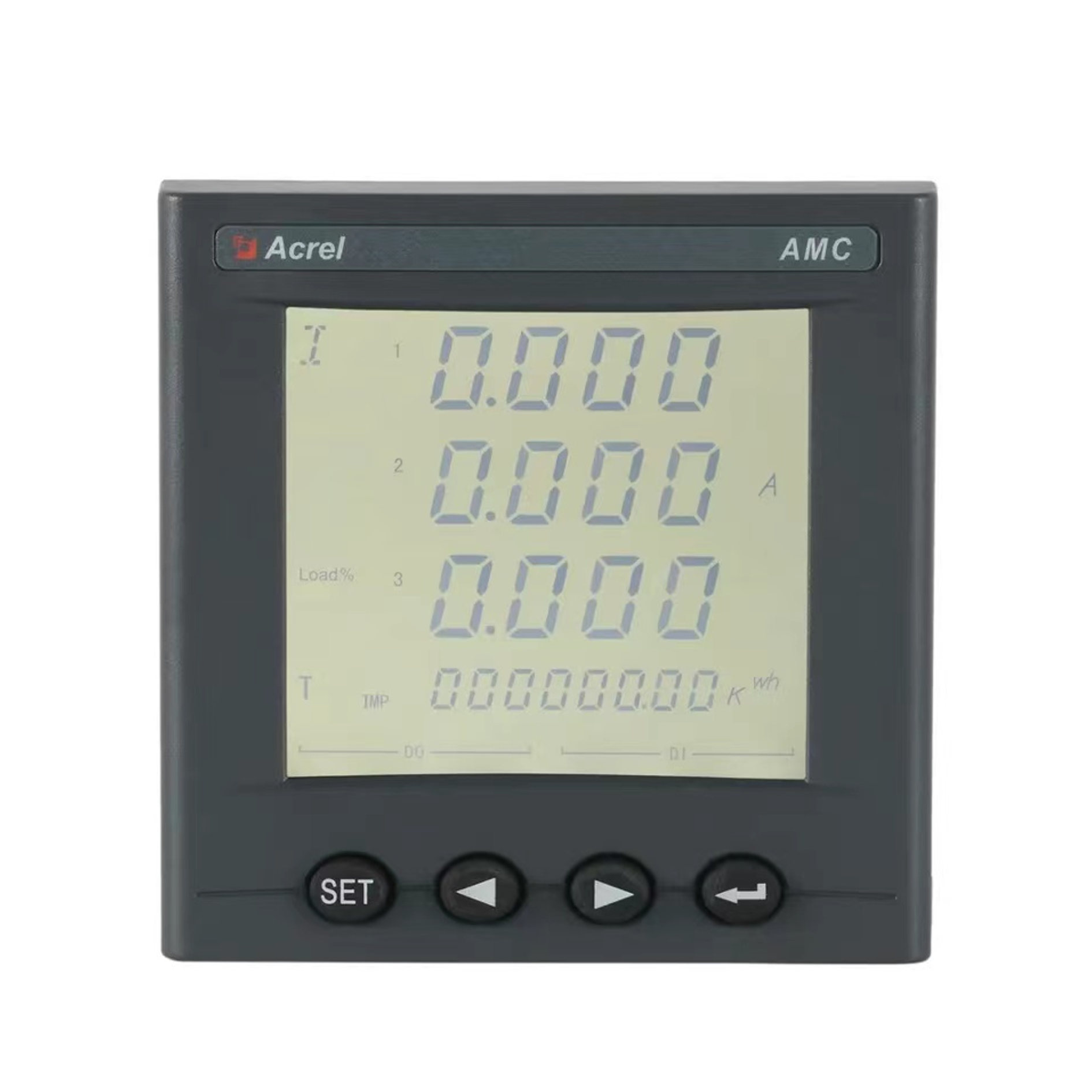

Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha

Đo lường ba pha AC

Dòng điện đầu vào: 5A/1A theo CT

THD với sóng hài thứ 2-31

Đo RNS Ture

4DI & 2DO

Đầu ra xung

Gửi yêu cầu Liên hệ với chúng tôi

TRƯỚCV: Máy đo năng lượng IoT không dây AC một pha 100A
TIẾP THEO: Đồng hồ đo năng lượng ba pha DTSD1352 AC cho biến tần năng lượng mặt trời Zero Xuất khẩu

Mô tả

AMC96L-E4/KC là đồng hồ đo năng lượng gắn trên bảng lập trình AC ba pha có độ chính xác cao được thiết kế để giám sát năng lượng theo thời gian thực, quản lý năng lượng và phân tích chất lượng điện trong lắp đặt công nghiệp, thương mại và trung tâm dữ liệu. Vỏ DIN nhỏ gọn 96×96 mm với phép đo đa chức năng 0,5 lớp cung cấp số đọc RMS thực về điện áp, dòng điện, công suất tác dụng/phản kháng/biểu kiến, hệ số công suất, tần số, nhập/xuất kWh và kvarh với giao tiếp Modbus-RTU RS485 để tích hợp SCADA, BMS hoặc EMS liền mạch. Đo lường biểu giá ở bốn góc phần tư, thu thập độ méo sóng hài thứ 31, phân tích THD, ghi lại nhu cầu, lập hồ sơ tải và hỗ trợ bốn TOU biểu giá cho phép tính toán chính xác và tối ưu hóa hiệu quả. Phạm vi rộng 3×57,7/100 V…3×380/660 V, 0,02-6 Đầu vào CT hoặc kết nối trực tiếp, bộ đếm năng lượng hai chiều, đầu ra xung, cảnh báo rơle và vòng đệm chống giả mạo khiến AMC96L-E4/KC trở nên lý tưởng cho thiết bị đóng cắt, bảng phân phối, nhà máy quang điện, trạm sạc xe điện và các ứng dụng lưới điện thông minh đồng thời đáp ứng tiêu chuẩn IEC 62053-22, IEC 61557-12 và CE tiêu chuẩn.

Thông số kỹ thuật

Thông số kỹ thuật				Giá trị
đầu vào		Kết nối		1 pha 2 dây, 3 pha 3 dây, 3 pha 4 dây
		Tần số		45-65Hz
		Điện áp		Đánh giá:
				một pha :AC 100V、400V
				Ba pha: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(chỉ kích thước 96)
				Quá tải: xếp hạng gấp 1,2 lần {liên tục): xếp hạng gấp 2 lần trong 1 giây
				Công suất tiêu thụ:<0,5VA
		hiện tại		Đánh giá: AC IA、5A
				Quá tải: xếp hạng gấp 1,2 lần (liên tục); xếp hạng gấp 10 lần trong 1 giây
				Công suất tiêu thụ:<0,5VA
đầu ra		Năng lượng điện		đầu ra mode:open-collector photo-coupler pulse
				Hằng số xung: 10000imp/kWh (có thể cài đặt), xem sơ đồ nối dây để biết chi tiết;
		Truyền thông		RS485port, giao thức Modbus -RTU, giao thức DLT645 (phiên bản 07 và 97),
				tốc độ truyền 1200 ~ 38400
chức năng		Chuyển đổi đầu vào		Đầu vào tiếp điểm khô, nguồn điện tích hợp; nếu model là KA thì nó đang hoạt động bằng điện AC 220V.
		Chuyển đổi đầu ra		đầu ra mode: Relay normally open contact output
				Công suất tiếp điểm: AC 250V/3A、 DC 30V/3A
		Đầu ra tương tự		4 - 20mA
Lớp chính xác				Tần số:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
Nguồn điện				AC/DC 85-265V hoặc DC24V(±20%)hoặc DC48V(±20%)
				điện năng tiêu thụ<10VA
Bảo mật	Tần số nguồn chịu được điện áp			Giữa nguồn điện//Đầu ra chuyển mạch// Đầu vào hiện tại//Đầu vào điện áp và truyền tải// Truyền thông //Đầu ra xung//đầu vào chuyển mạch AC 2 kV 1 phút;
				Giữa nguồn điện, đầu ra chuyển đổi, đầu vào hiện tại, đầu vào điện áp AC 2 kV 1 phút;
				Giữa truyền 、 Truyền thông 、 Đầu ra xung 、 chuyển đổi đầu vào AC 1kV 1 phút;
	Điện trở cách điện			đầu vào、Output end to machine enclosure >100MΩ
Môi trường			Nhiệt độ	làm việc: -25°C~ 65°C bảo quản: -40°C ~ 80°C
			Độ ẩm	≤93%RH Không ngưng tụ
			Độ cao	2500m

Kích thước & sơ đồ nối dây

Kịch bản ứng dụng

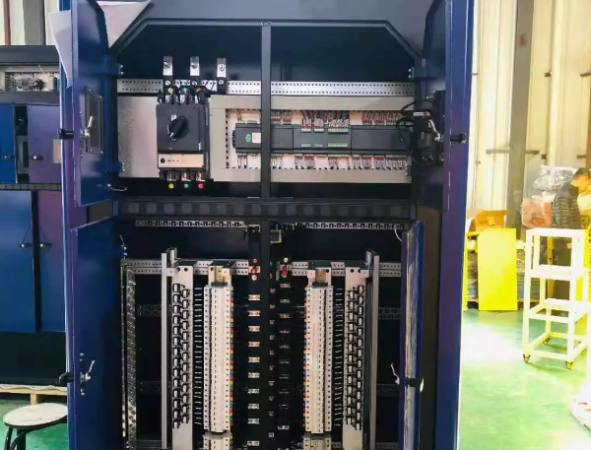

Giải pháp giám sát nguồn

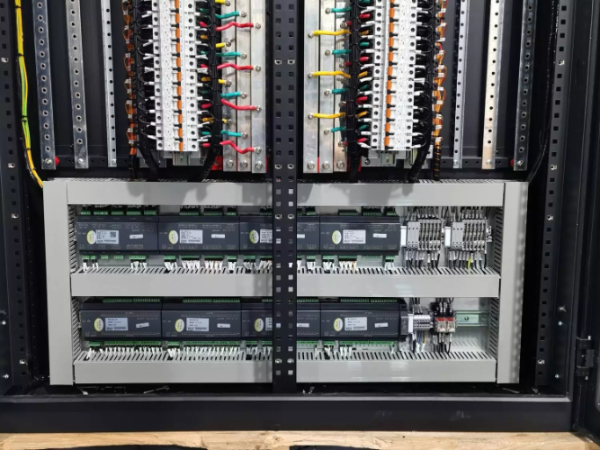

Ứng dụng tại nơi làm việc
