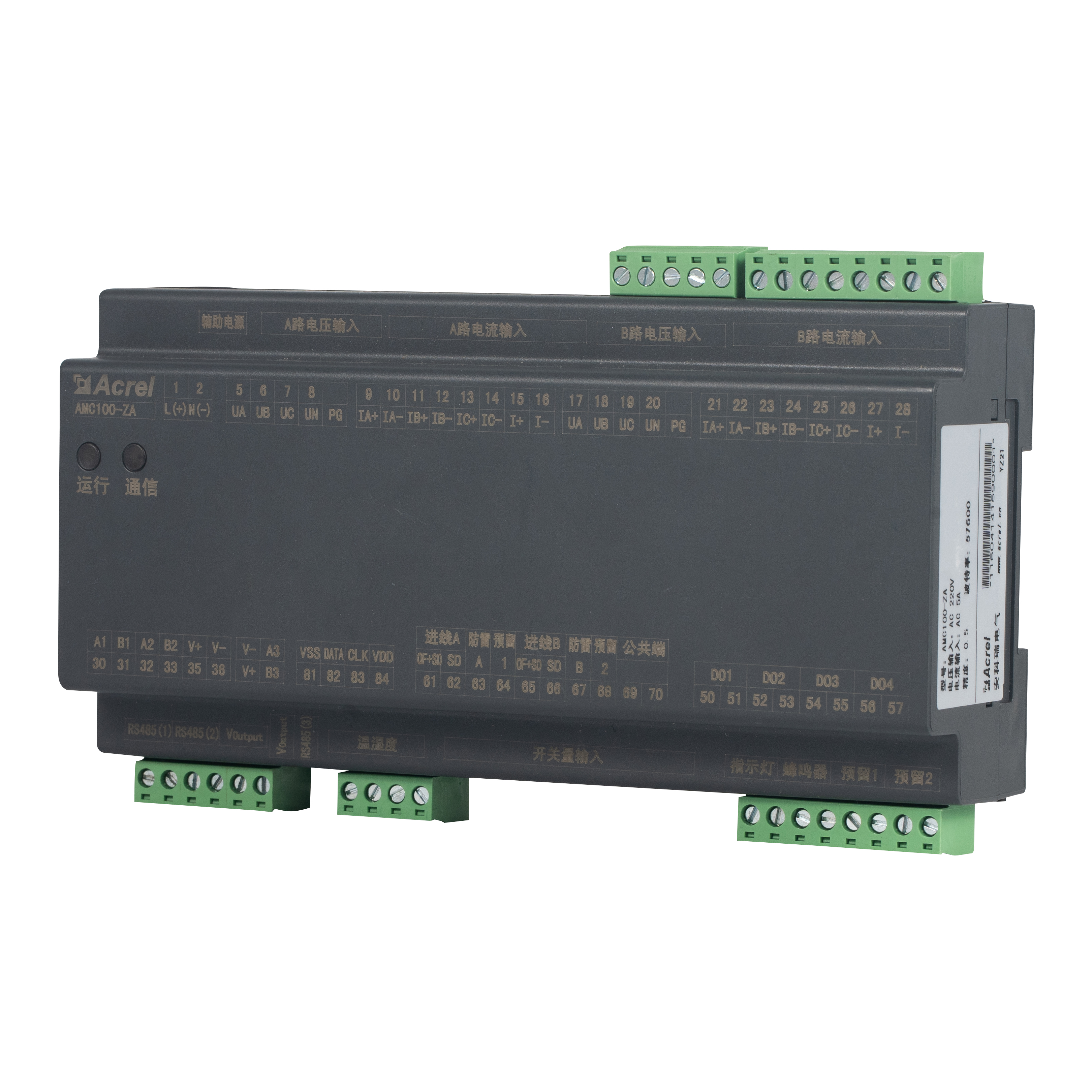

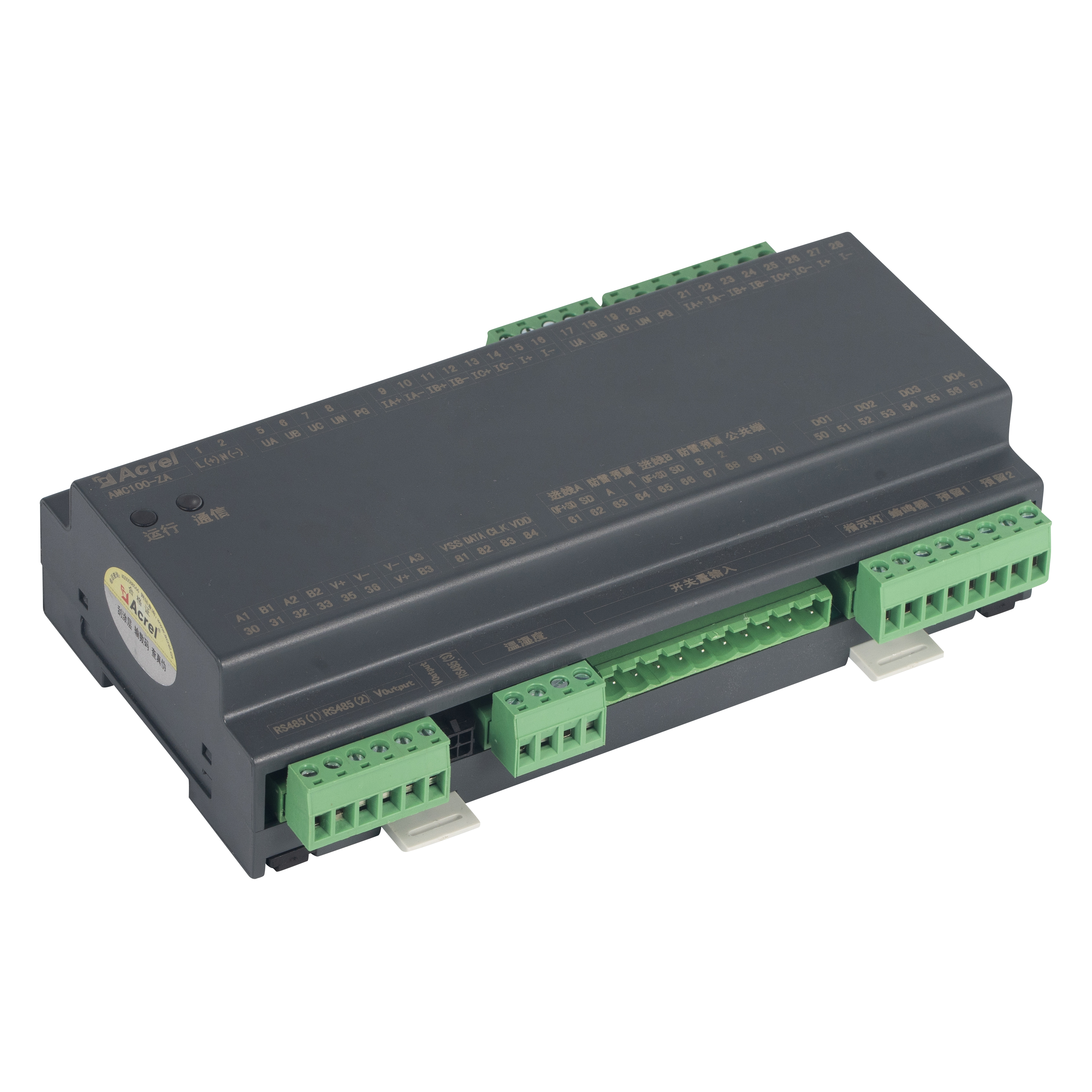

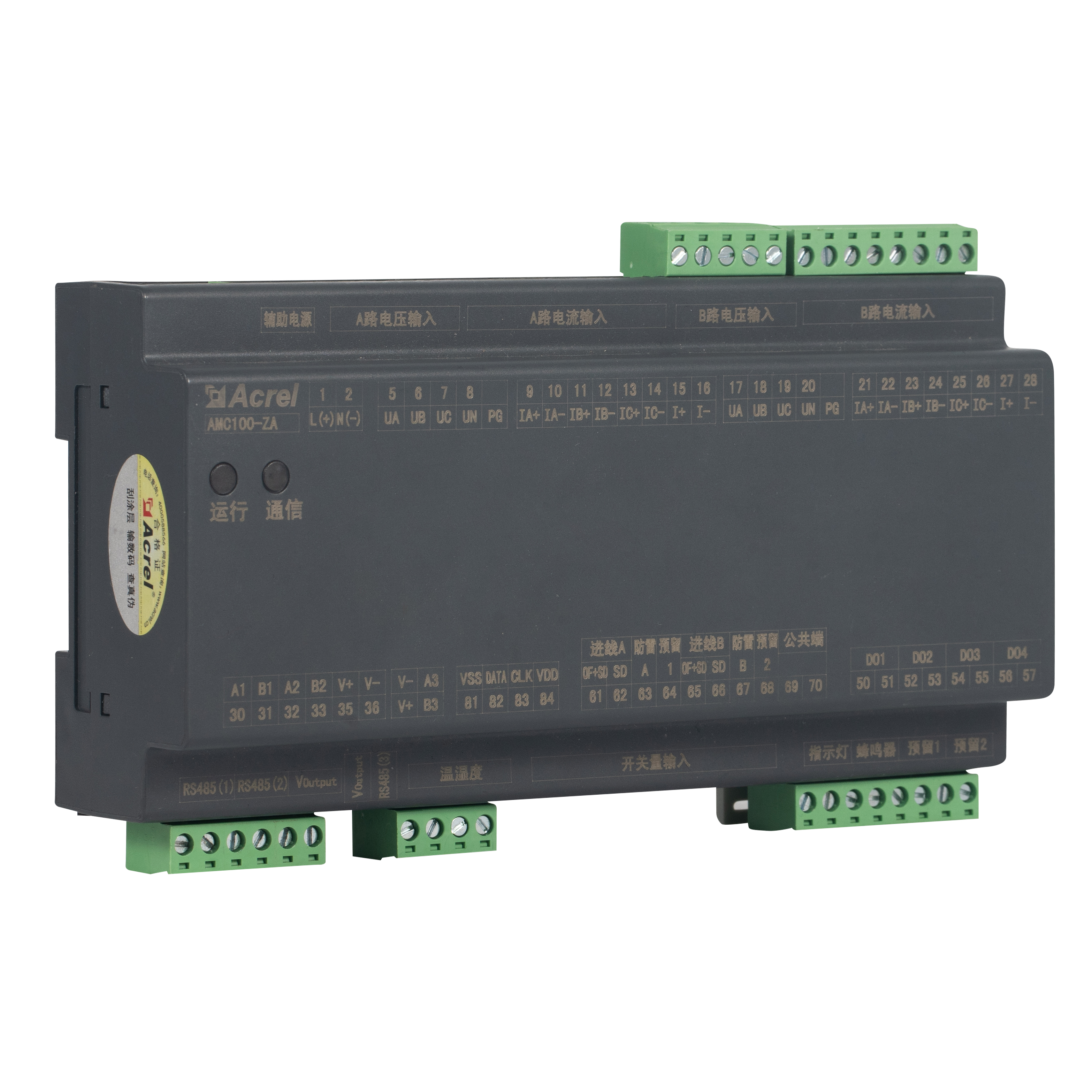

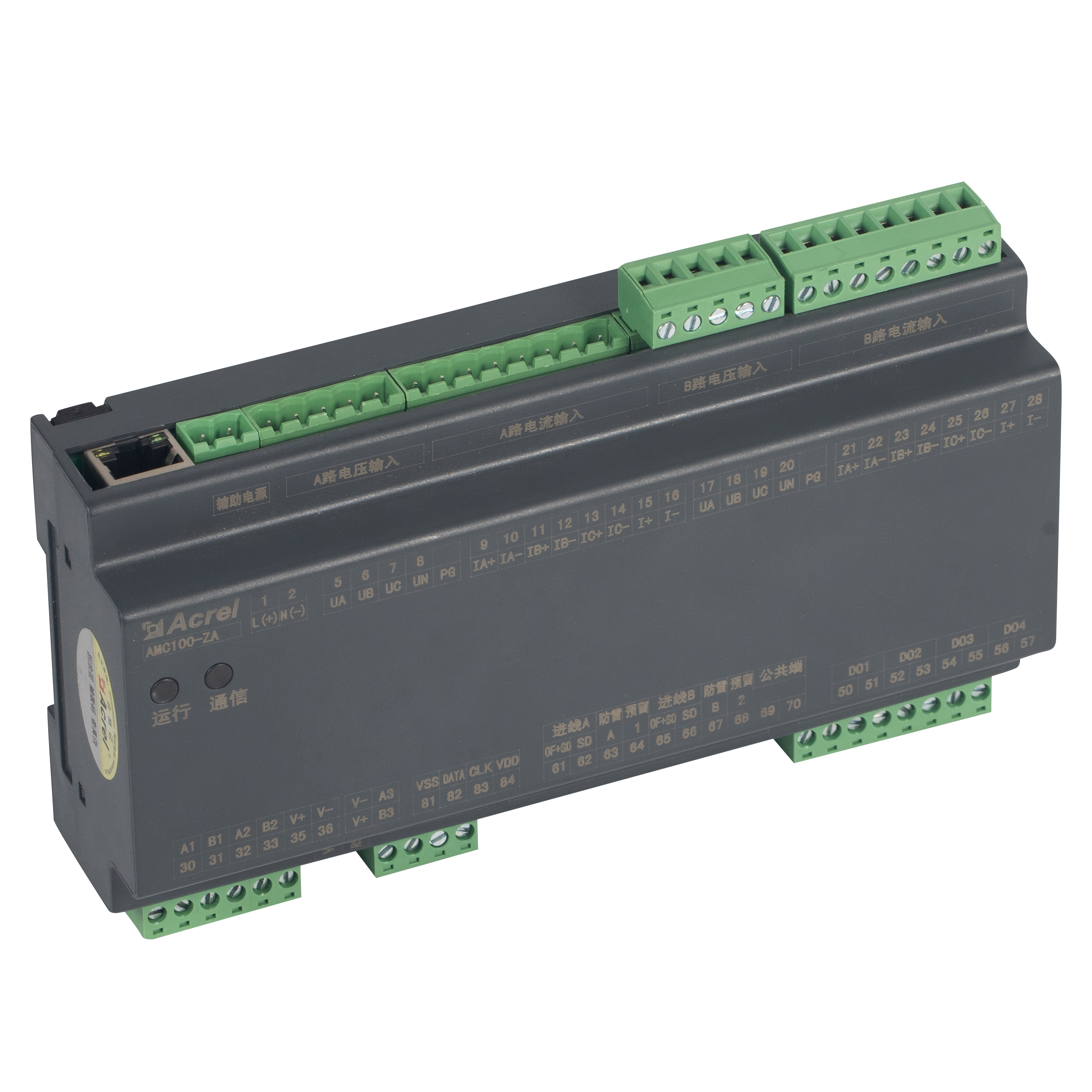

Đồng hồ đo năng lượng giám sát phân phối điện chính xác AC cho trung tâm dữ liệu

AMC100-ZA

Thông số đo

Điện áp, dòng điện, tần số, công suất tác dụng, công suất phản kháng, hệ số công suất, năng lượng tác dụng, năng lượng phản kháng, điện áp nối đất, dòng rò và dòng thứ tự 0, tổng hàm lượng sóng hài (THD), sóng hài 2-63, mất cân bằng dòng điện và điện áp, nhiệt độ và độ ẩm xung quanh

Điện áp xe buýt

Đã xếp hạng

220VAC

Phạm vi đo

±20%

Quá tải

Điện áp tức thời 2 lần/giây

Mạch đến hiện tại

Đã xếp hạng

Thứ cấp 5A

Phạm vi

0～6A

Quá tải

Liên tục 1,2 lần, tức thời 10 lần/giây

Nhiệt độ và độ ẩm

Phạm vi nhiệt độ

-40oC～ 99oC

Phạm vi độ ẩm

20%～90%

Tần số đầu vào

AC45～65Hz

Độ chính xác của phép đo

Dòng đến

Mức điện áp/dòng điện 0,2, công suất tác dụng/mức năng lượng 0,5, công suất phản kháng/mức năng lượng 1

Nhiệt độ

±1oC

Độ ẩm

±5%

Nguồn điện phụ trợ

AMC100-ZA: tín hiệu lấy nguồn (<15W)

AMC100-ZA-P220: Nguồn điện độc lập 220V

AMC100-ZA-P24: Nguồn điện độc lập DC 12-24V

Môi trường

Nhiệt độ

Công việc: -20oC～150oC Bảo quản: -25oC～70oC

Độ ẩm

Độ ẩm tương đối<93%

độ cao

2500m

Chuyển đổi đầu ra

4 kênh 3A 250VAC/3A 30VDC

Chuyển đổi đầu vào

8 nút khô

Truyền thông

1 RS485/Modbus-RTU cách ly với hệ thống nền

1 RS485/Modbus-RTU tới màn hình cảm ứng

1 mô-đun hạ lưu kết nối RS485/Modbus-RTU

Chức năng giao tiếp Ethernet 1 kênh tùy chọn

Phương pháp cài đặt

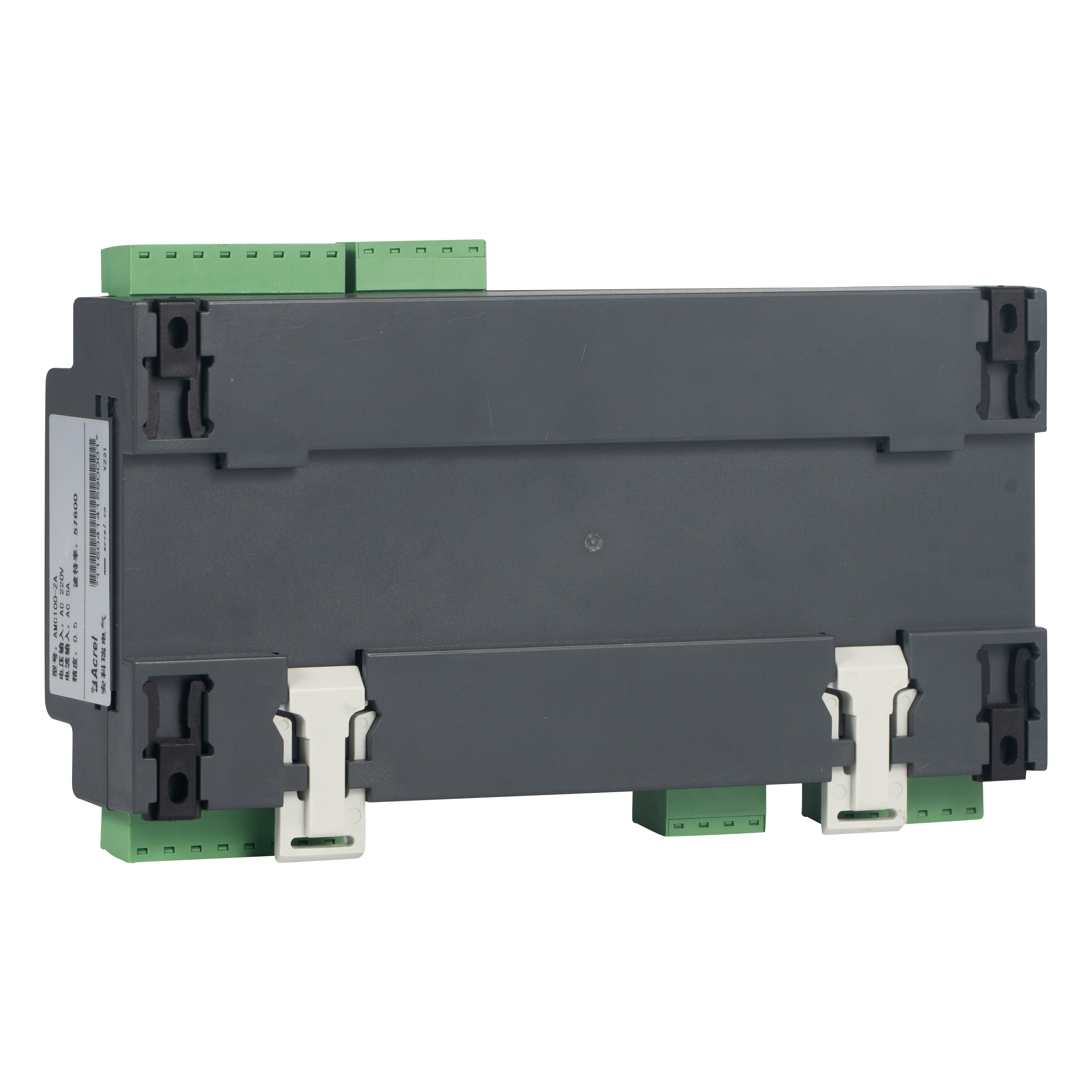

Lắp đặt đường ray DIN35mm hoặc tấm đáy

Mức độ bảo vệ

IP20

Mức độ ô nhiễm

2

Bảo mật

cách nhiệt

Điện trở cách điện giữa tất cả các cực và bộ phận dẫn điện của vỏ không nhỏ hơn 100MΩ

Chịu được điện áp

Tín hiệu điện áp và dòng điện//B tín hiệu điện áp và dòng điện//đầu ra công tắc//cổng giao tiếp cách ly//giữa các cổng khác đáp ứng AC2kV 1 phút, đầu vào công tắc và các cổng khác phải đáp ứng AC0,5kV 1 phút, dòng điện rò rỉ Phải nhỏ hơn 2mA, không có hiện tượng hỏng hóc hoặc chớp nhoáng.

Tương thích điện từ

Chống nhiễu tĩnh điện

Cấp 4

Vụ nổ thoáng qua chống điện nhanh

Cấp 3

Chống nhiễu đột biến

Cấp 4

Khả năng chống bức xạ trường điện từ tần số vô tuyến

Cấp 3
