Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha

Các phép đo RMS thực

THD với sóng hài thứ 63

Yếu tố K và Yếu tố đỉnh

Mất cân bằng & góc pha

Nhu cầu và năng lượng đa thuế

Nhật ký tối đa/tối thiểu với dấu thời gian

Liên hệ với chúng tôi
TRƯỚC ĐÓ: Máy đo năng lượng LoRaWAN không dây ba pha AC EU868 MHz
KẾ TIẾP: Máy đo năng lượng IoT không dây AC một pha CT Access

+86-18702106858 / +86-21-69156352

[email protected]

  • Mô tả

  • APM810 là đồng hồ đo bảng đa chức năng AC ba pha loại 0,2S được thiết kế để giám sát năng lượng chính xác, chẩn đoán chất lượng điện và lập hóa đơn phụ cho người thuê trong các tổng đài công nghiệp, thương mại và trung tâm dữ liệu. Vỏ DIN 96×96 mm nhỏ gọn có màn hình cảm ứng màu TFT hiển thị điện áp RMS thực đến 690 V, dòng điện, tần số, công suất tác dụng/phản kháng/biểu kiến, PF, nhu cầu, sóng hài đến thứ 63, THD và kWh/kvarh bốn góc phần tư. Dual RS485 Modbus-RTU, Ethernet TCP/IP, BACnet/IP, SNMP và Wi-Fi/LoRa tùy chọn mang đến khả năng tích hợp BMS/EMS liền mạch, trong khi bộ nhớ tích hợp 4 MB ghi lại cấu hình tải 12 tháng để kiểm tra năng lượng. Có thể định cấu hình trên/dưới điện áp, dòng điện, PF và cảnh báo hài điều khiển đầu ra rơle hoặc đầu vào kỹ thuật số để điều khiển cầu dao thông minh; Các thanh ghi TOU xung, SOE và thuế quan hỗ trợ tiện ích AMI, các ứng dụng đo mạng lưới năng lượng mặt trời và sạc EV. Rộng 3×57,7–690 V, 0,001–10 Kết nối trực tiếp hoặc CT/VT cùng với lớp đệm kín chống giả mạo phù hợp với mọi hoạt động triển khai lưới điện thông minh hoặc lưới điện vi mô.

  • Thông số kỹ thuật
  • Thông số kỹ thuật Giá trị
    đầu vào Kết nối 1 pha 2 dây, 3 pha 3 dây, 3 pha 4 dây
    Tần số 45-65Hz
    Điện áp Đánh giá:
    một pha :AC 100V、400V
    Ba pha: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(chỉ kích thước 96)
    Quá tải: xếp hạng gấp 1,2 lần {liên tục): xếp hạng gấp 2 lần trong 1 giây
    Công suất tiêu thụ:<0,5VA
    hiện tại Đánh giá: AC IA、5A
    Quá tải: xếp hạng gấp 1,2 lần (liên tục); xếp hạng gấp 10 lần trong 1 giây
    Công suất tiêu thụ:<0,5VA
    đầu ra Năng lượng điện đầu ra mode:open-collector photo-coupler pulse
    Hằng số xung: 10000imp/kWh (có thể cài đặt), xem sơ đồ nối dây để biết chi tiết;
    Truyền thông RS485port, giao thức Modbus -RTU, giao thức DLT645 (phiên bản 07 và 97),
    tốc độ truyền 1200 ~ 38400
    chức năng Chuyển đổi đầu vào Đầu vào tiếp điểm khô, nguồn điện tích hợp; nếu model là KA thì nó đang hoạt động bằng điện AC 220V.
    Chuyển đổi đầu ra đầu ra mode: Relay normally open contact output
    Công suất tiếp điểm: AC 250V/3A、 DC 30V/3A
    Đầu ra tương tự 4 - 20mA
    Lớp chính xác Tần số:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Nguồn điện AC/DC 85-265V hoặc DC24V(±20%)hoặc DC48V(±20%)
    điện năng tiêu thụ<10VA
    Bảo mật Tần số nguồn chịu được điện áp Giữa nguồn điện//Đầu ra chuyển mạch// Đầu vào hiện tại//Đầu vào điện áp và truyền tải// Truyền thông //Đầu ra xung//đầu vào chuyển mạch AC 2 kV 1 phút;
    Giữa nguồn điện, đầu ra chuyển đổi, đầu vào hiện tại, đầu vào điện áp AC 2 kV 1 phút;
    Giữa truyền 、 Truyền thông 、 Đầu ra xung 、 chuyển đổi đầu vào AC 1kV 1 phút;
    Điện trở cách điện đầu vào、Output end to machine enclosure >100MΩ
    Môi trường Nhiệt độ làm việc: -25°C~ 65°C  bảo quản: -40°C ~ 80°C
    Độ ẩm ≤93%RH Không ngưng tụ
    Độ cao 2500m
  • Kích thước & Sơ đồ đấu dây

  • Kịch bản ứng dụng

  • Giải pháp giám sát nguồn

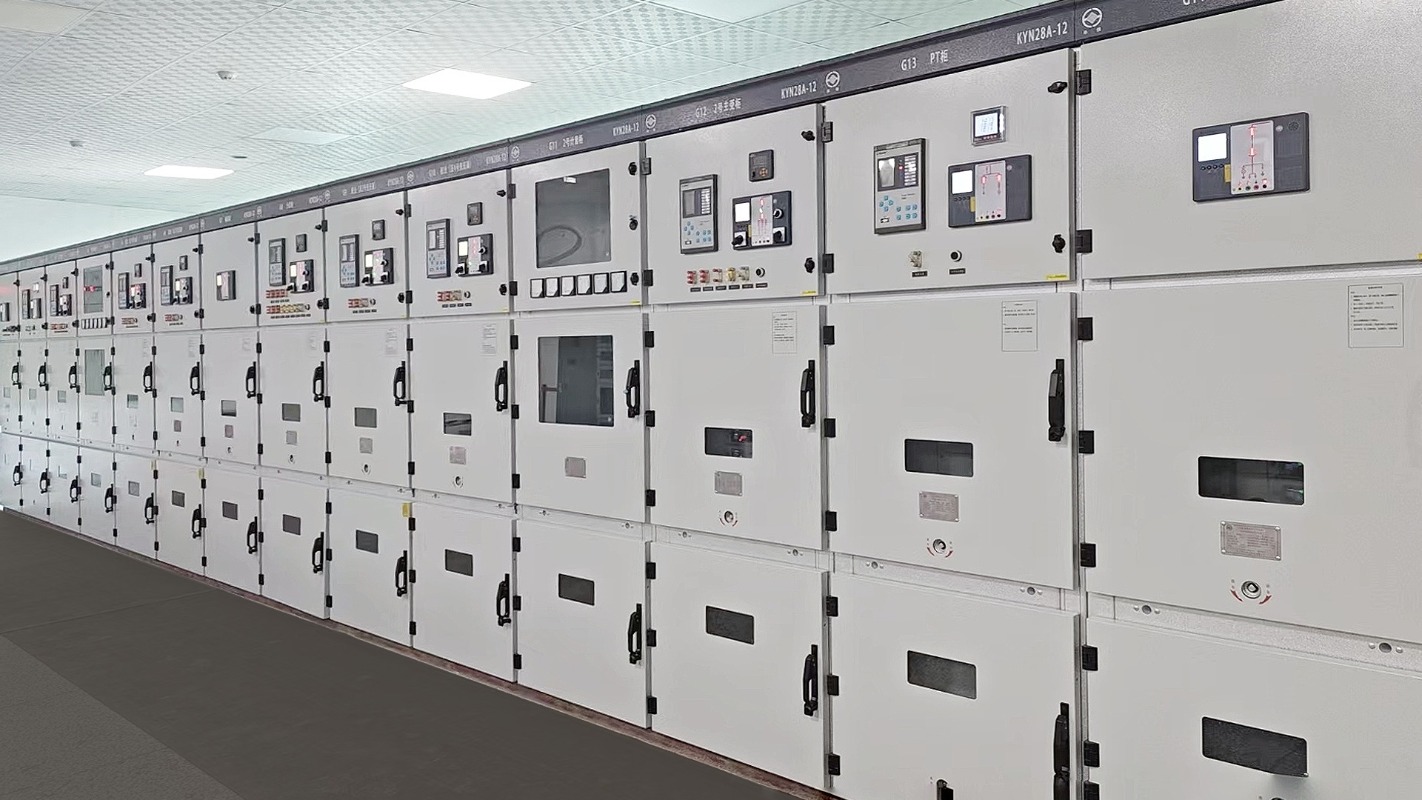

  • Ứng dụng tại công trường

Sản phẩm Các khuyến nghị
Giới thiệu về Acrel
"Tối ưu hóa hiệu quả năng lượng, kiến tạo tương lai xanh."

Được thành lập vào năm 2003, Công ty TNHH Acrel 【Mã chứng khoán: 300286.SZ】 là một doanh nghiệp công nghệ cao chuyên về các giải pháp quản lý năng lượng và an toàn điện. Có trụ sở chính tại Thượng Hải, Acrel cung cấp các giải pháp sáng tạo và bền vững cho hiệu quả năng lượng lưới điện siêu nhỏ và an toàn điện. Với hơn 600 bằng sáng chế và bản quyền phần mềm, Acrel đã triển khai hơn 28.000 giải pháp hệ thống trên toàn cầu, hình thành nên một kiến trúc mạng lưới năng lượng "đám mây - thiết bị đầu cuối" toàn diện.

Acrel Co., Ltd. là Bán buôn Trung Quốc Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha Các nhà sản xuất Và Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha Nhà máy. Hệ sinh thái sản phẩm tích hợp của Acrel trải rộng từ phần mềm nền tảng đám mây đến các thành phần dành cho người dùng cuối, bao gồm các lĩnh vực như điện lực, năng lượng tái tạo, trung tâm dữ liệu, tòa nhà thông minh, giao thông vận tải và thành phố thông minh. Các giải pháp này cho phép quản lý năng lượng thông minh, theo thời gian thực, tăng cường an ninh năng lượng và giảm chi phí vận hành. Chúng tôi cung cấp Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha để bán.

Nhà máy sản xuất của công ty, Jiangsu Acrel Electric Manufacturing Co., Ltd., tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt và hướng dẫn về môi trường, với các trung tâm kiểm tra tiên tiến và cam kết quy trình sản xuất không chì. Đội ngũ hơn 500 kỹ sư của Acrel cung cấp các hệ thống tiết kiệm năng lượng tiên tiến và các giải pháp năng lượng thông minh.

Với nền tảng vững chắc trong nước, Acrel đang tích cực mở rộng ra thị trường quốc tế, được hỗ trợ bởi mạng lưới toàn cầu gồm các đội ngũ bán hàng và kỹ thuật viên cùng nền tảng thương mại điện tử đảm bảo trải nghiệm dịch vụ liền mạch trên toàn thế giới. Acrel tự hào giúp các doanh nghiệp nâng cao hiệu quả, giảm tiêu thụ và đạt được các mục tiêu bền vững.

Cùng nhau, chúng ta đang xây dựng một tương lai thông minh hơn, xanh hơn.

  • Bằng sáng chế được ủy quyền

    0+

  • Số lượng khách hàng được phục vụ

    0+

  • Tổng số nhân viên

    0+

  • Cơ sở sản xuất

    0m²
Chứng nhận doanh nghiệp

Tăng cường sức mạnh cho doanh nghiệp bằng năng lực vượt trội của chúng tôi.

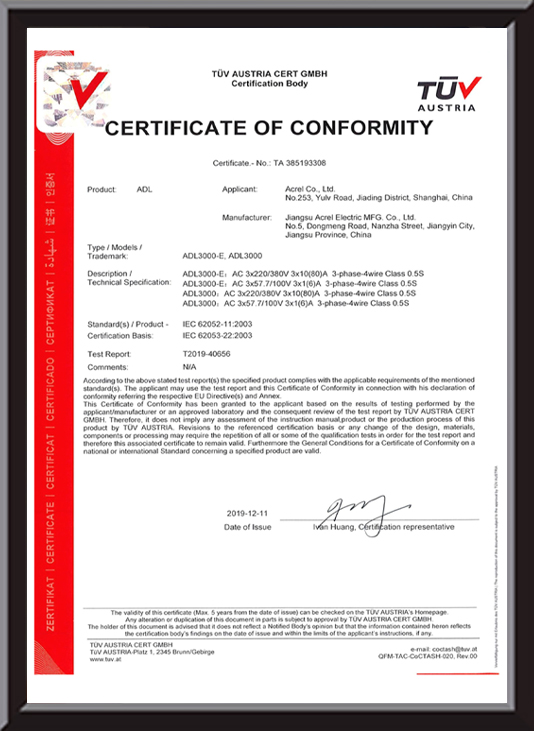

  • IEC
    IEC

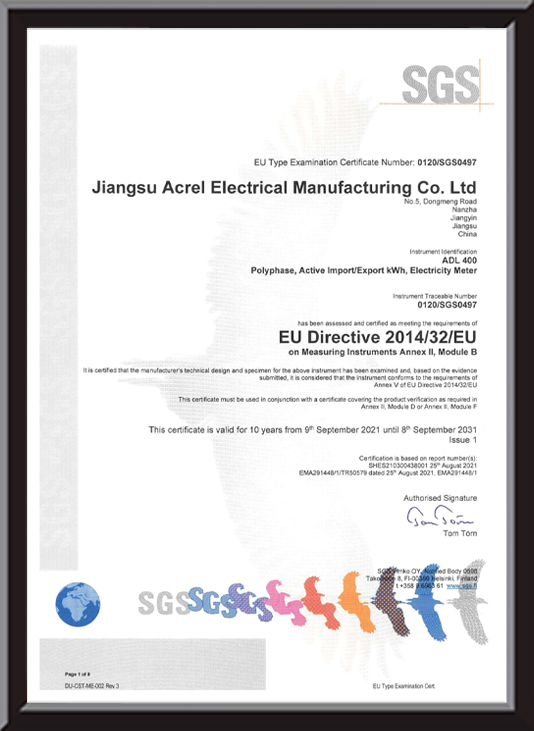

  • CE-MID
    CE-MID

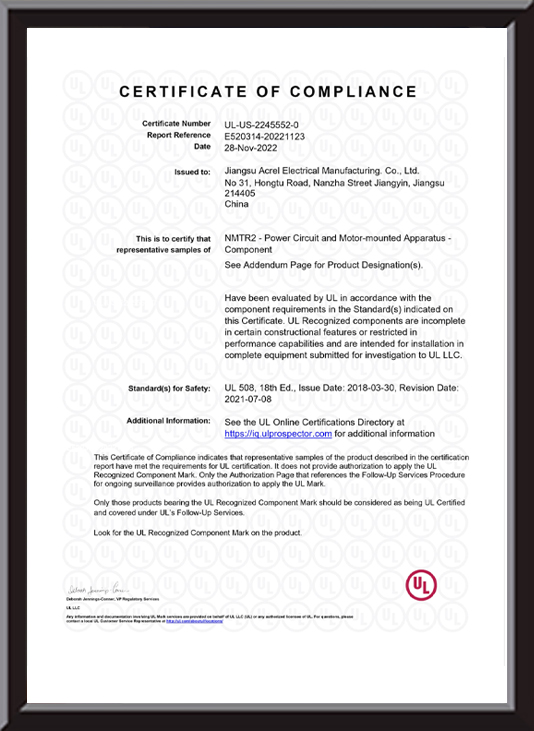

  • UL
    UL

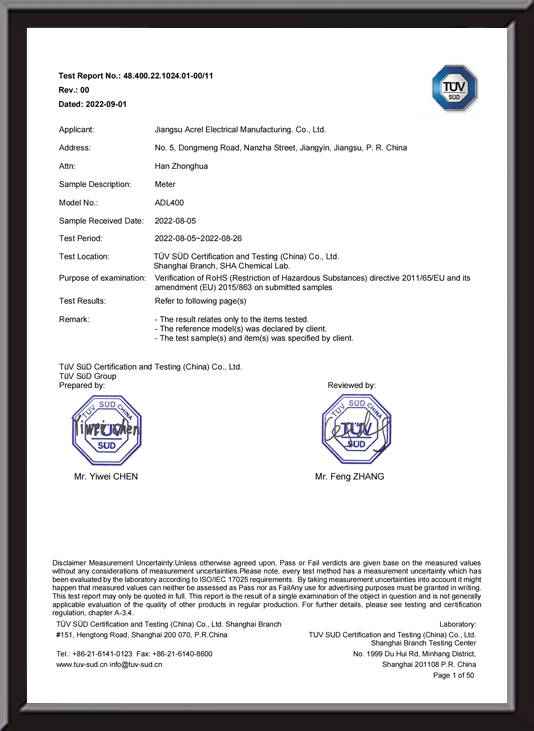

  • RoHS
