Thiết bị giám sát cách điện đường ray DC Din AIM-D500-CA IMD với IEC61557-8

IEC61557-8

Giám sát điện trở cách điện của trạm sạc DC

Điện áp định mức: 50V ~ 1000V

Phù hợp với CHAdeMO 3.0 & Hệ thống sạc kết hợp (CCS)

Phát hiện thiếu điện áp và quá áp

Chế độ dừng để tắt bộ tạo xung đo

Liên hệ với chúng tôi
TRƯỚC ĐÓ: Đồng hồ đo năng lượng DC hai kênh 0-1000V được chứng nhận UL cho bộ sạc EV
KẾ TIẾP: AIM-D100-TH Thiết bị giám sát cách điện đường ray DC Din IMD với màn hình LCD

+86-18702106858 / +86-21-69156352

[email protected]

  • Mô tả

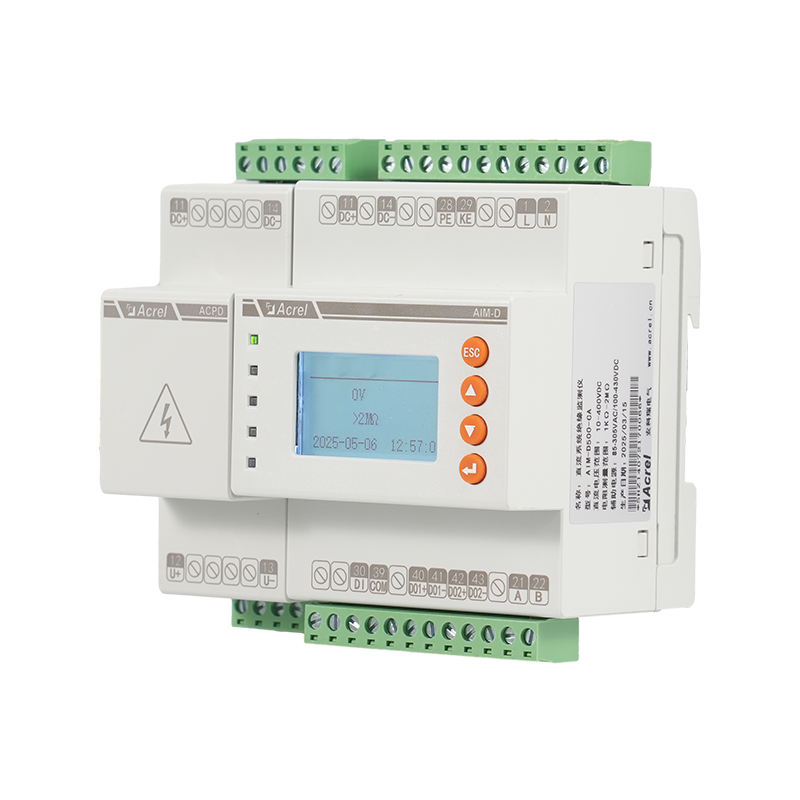

  • Màn hình cách điện Acrel AIM-D500-CA DC là thiết bị tiên tiến được thiết kế cho hệ thống DC 0-1000V, đảm bảo an toàn nguồn điện bằng cách liên tục theo dõi điện trở cách điện trong hệ thống CNTT.

    Nó đáp ứng các yêu cầu của IEC 61557-8 và tương thích với Hệ thống sạc kết hợp (CCS) và tiêu chuẩn CHAdeMO 3.0.

    Nó có thể giám sát điện trở cách điện của các trạm sạc DC với dải điện áp hệ thống danh nghĩa từ 50V đến 1000V.

    Thiết bị này có vỏ bọc bốn mô-đun và giá đỡ DIN-rail, giúp dễ dàng cài đặt và tích hợp vào các hệ thống hiện có.

    Nó cũng có khả năng đo điện áp hệ thống và phát hiện các tình trạng điện áp thấp và quá điện áp.

    Chế độ dừng của nó cho phép người dùng tắt bộ tạo xung đo thông qua giao thức Modbus, thông qua menu thiết bị hoặc bằng cách sử dụng nút bên ngoài.

    AIM-D500-CA là giải pháp lý tưởng cho các ứng dụng như nhà máy điện, trạm biến áp, bộ sạc xe điện, hệ thống UPS và hệ thống năng lượng mặt trời.

  • Thông số kỹ thuật
  • Mục tham số
    điện áp cung cấp điện áp cung cấp Us AC/DC 85~265V
    Tần số 50/60Hz
    Tiêu thụ điện năng ≤ 5 W

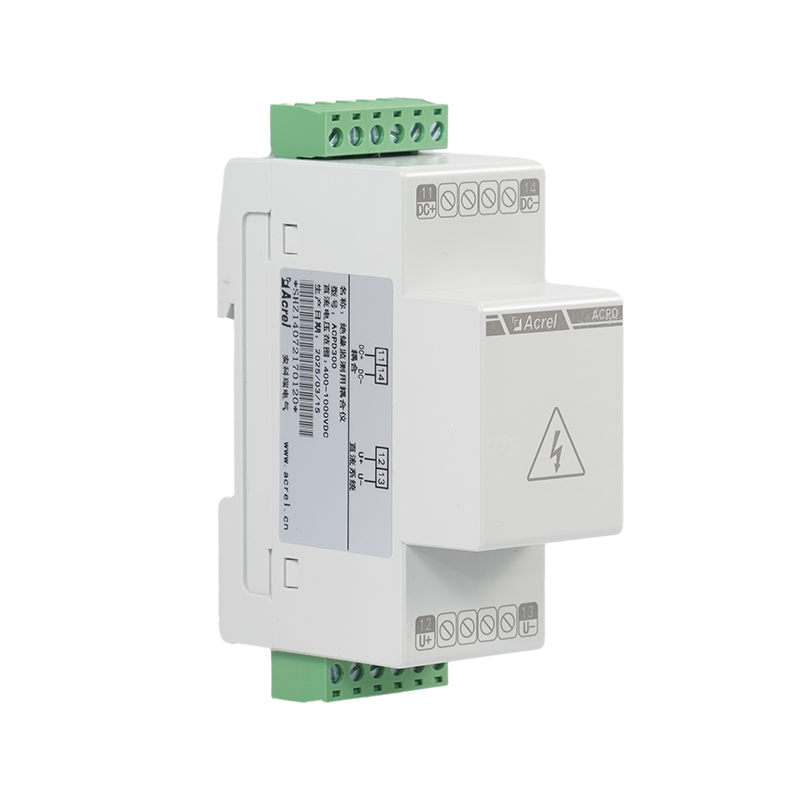

    Hệ thống CNTT đang được giám sát danh nghĩa điện áp hệ thống với ACPD300, Un DC 50 … 1000V
    danh nghĩa điện áp hệ thống không có ACPD300, Un DC 50 … 400V
    Giá trị phản hồi Giá trị phản hồi (Cảnh báo trước cách điện) cách nhiệt giá trị giới hạn báo động … 2M Ω
    Giá trị phản hồi (Báo động cách điện) 1k Ω… 2M Ω
    tương đối sự không chắc chắn ± 15%, ± 2k Ω
    Điện áp thấp phát hiện (80%~100%) Không (tắt) *
    Phát hiện quá áp (100%~120%) Không (tắt) *
    độ chính xác 1%, ± 1V
    Chế độ CCS và CHAdeMồ 3.0 Điện dung rò rỉ hệ thống cho phép ≤ 20 μF
    Đo và hiển thị phạm vi điện trở cách điện 1k Ω… 2M Ω
    Đo lường sự không chắc chắn / Độ không đảm bảo tương đối C e ≤ 5 μF : ± 15%, ± 2k Ω
    C e >5 μF và R F >100k Ω : ± 15%
    Thời gian đáp ứng ≤ 10 giây
    Giao diện RS485/Modbus-RTU
    Đầu ra rơle 2 x 1 tiếp điểm không có, AC 250V,3A, DC 30V,5A
    Môi trường O nhiệt độ hoạt động - 1 0 oC ~ 55 oC
    S nhiệt độ bảo quản - 2 0 oC ~ 70 oC
    H độ ẩm 95%RH , không ngưng tụ và khí ăn mòn
    A vĩ độ 2000m
    trọng lượng AIM-D500-CA 244,3g
    ACPD300 86,1g
    Chứng nhận CE, IEC, RoHS

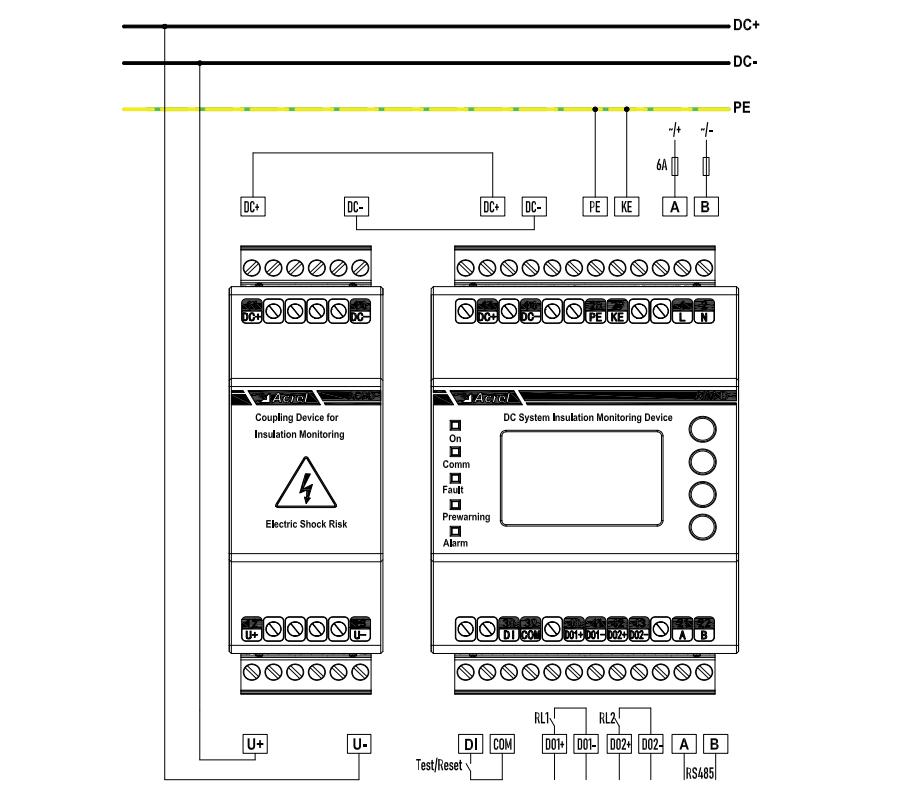

  • Kích thước & Sơ đồ đấu dây



  • Kịch bản ứng dụng
