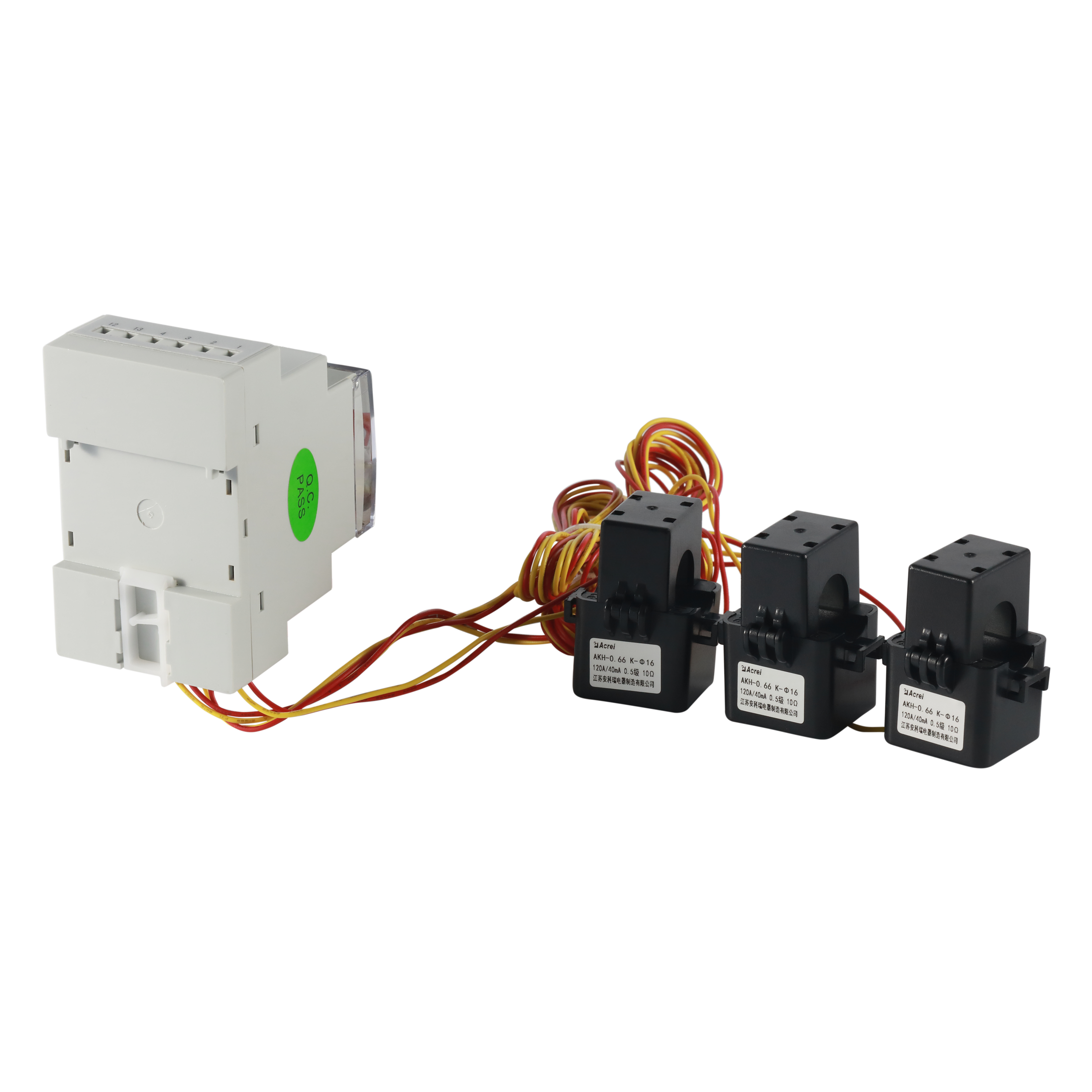

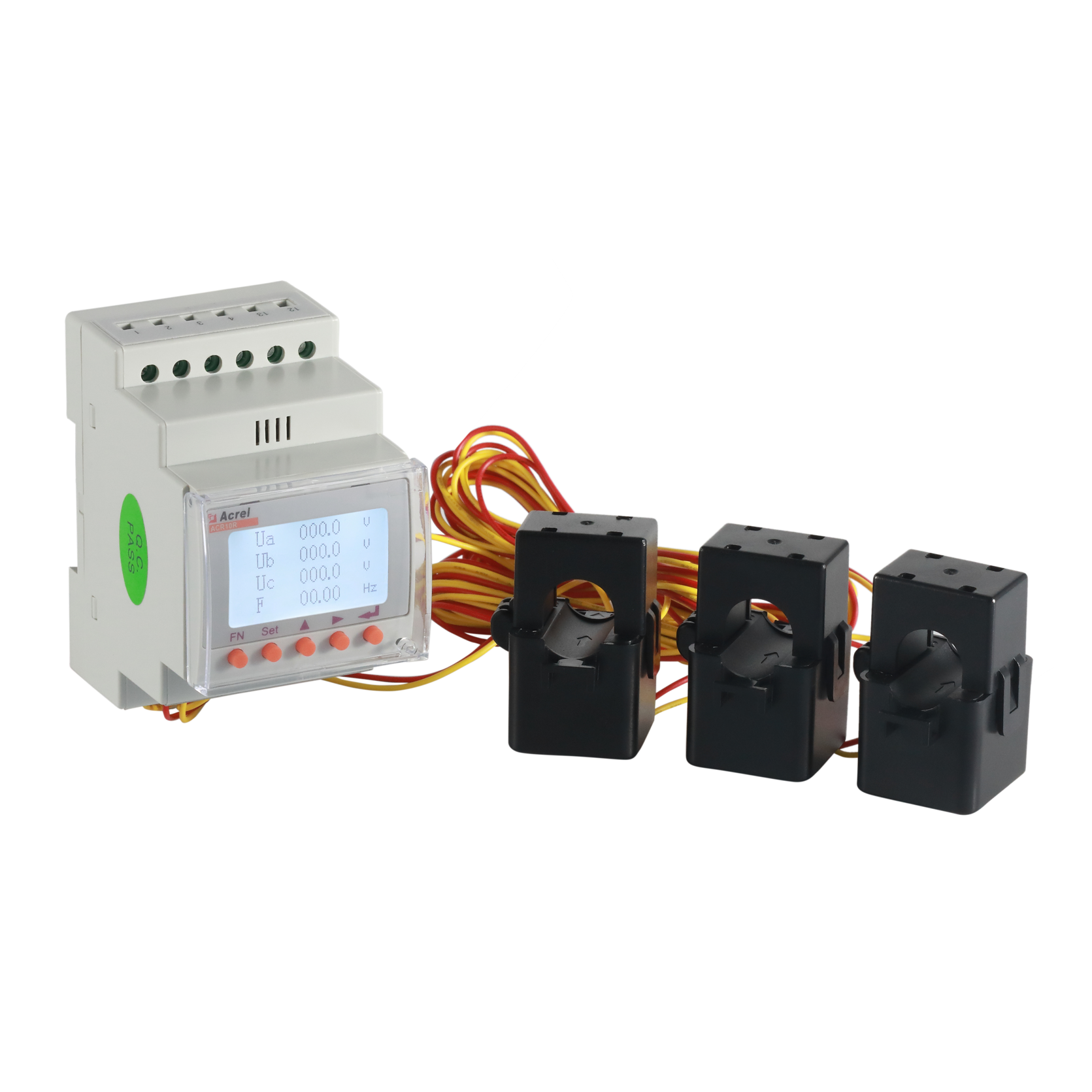

Đồng hồ đo năng lượng ba pha Modbus-TCP AC giao tiếp Ethernet với CT bên ngoài

Cổng giao tiếp Ethernet RJ45

Giao thức Modbus-TCP

Đo lường ba pha AC

Dòng điện định mức: 5A theo CT hoặc 80/120/200A theo CT bên ngoài

Điện áp định mức: AC 3*230/400V

Chứng nhận CE

Liên hệ với chúng tôi
TRƯỚCV: Không có sản phẩm trước đó
TIẾP THEO: Máy đo năng lượng ba pha AC có độ chính xác cao được chứng nhận UL 0,2S

+86-18702106858 / +86-21-69156352

[email protected]

  • Mô tả

  • Thiết bị điện đa chức năng loại đường ray ACR10R là một thiết bị thông minh được thiết kế để giám sát năng lượng và quản lý năng lượng toàn diện. Nó tích hợp các phép đo chính xác các thông số điện như dòng điện một pha/ba pha, điện áp, công suất tác dụng, công suất phản kháng, công suất biểu kiến, tần số và hệ số công suất, cung cấp dữ liệu thời gian thực cho hệ thống quản lý năng lượng. Một trong những tính năng nổi bật của nó là hỗ trợ Giao tiếp Ethernet với Giao thức Modbus-TCP, cho phép tích hợp liền mạch vào các mạng tự động hóa công nghiệp hiện đại. Thiết bị có thể được lắp đặt dễ dàng tại chỗ bằng cách sử dụng giá đỡ DIN Rail và máy biến dòng lõi kép, loại bỏ nhu cầu tháo thanh cái và giảm thời gian lắp đặt cũng như chi phí nhân công. Màn hình LCD và giao diện nút trực quan cho phép người dùng định cấu hình các thông số và giám sát hoạt động cục bộ, trong khi đầu ra rơle và đầu vào chuyển đổi cung cấp khả năng điều khiển và báo hiệu từ xa. Được thiết kế cho các môi trường công nghiệp đòi hỏi khắt khe, nó lý tưởng cho việc cải tiến tiết kiệm năng lượng trong các ngành tiêu thụ năng lượng cao như luyện kim, sản xuất sắt thép và chất bán dẫn. Ngoài ra, nó còn hỗ trợ các ứng dụng như giám sát năng lượng quang điện phân tán và quản lý nhu cầu năng lượng. Với phạm vi nhiệt độ hoạt động rộng và tiêu chuẩn an toàn cao, ACR10R kết hợp độ tin cậy, tính linh hoạt và dễ sử dụng cho các nhu cầu giám sát năng lượng đa dạng.

    Chức năng:

    người mẫu ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    chức năng
    Phương pháp hiển thị LCD (LCD hiện trường) ■ ■
    Thông số đo Hệ số dòng điện/điện áp/tần số/công suất ■ ■
    Công suất tác dụng/phản kháng/công suất biểu kiến ■ ■
    Đo công suất bốn góc phần tư ■ ■
    Nhu cầu tối đa ■ ■
    Đo công suất phức tạp ■ ■
    Ghi dữ liệu Ghi nhật ký sự kiện □
    báo động □
    Đồng hồ tích hợp ■ ■
    Truyền thông Giao diện RS485 ■ ■
    Giao diện Ethernet □
    Giao diện RJ45 □
    Chức năng tùy chọn (chọn một) Đầu ra rơle (2DO) A1 （B1 hoặc C1）
    (4DI 2DO hoặc 4DI EP)*
    Truyền thông Chuyển đổi đầu vào (4DI) ■
    Chức năng tùy chọn (chọn một) Đầu ra xung (2 kênh) A1 （B1 hoặc C1）
    (4DI 2DO hoặc 4DI EP)*
  • Thông số kỹ thuật
  • Thông số kỹ thuật Các chỉ số
    đầu vào Lưới ba pha bốn dây
    Tần số 45～65Hz
    Điện áp Điện áp định mức: 220V/380V(400V)
    Quá tải: 1,2 lần điện áp định mức (liên tục); Gấp 2 lần điện áp định mức kéo dài trong 1 giây
    Điện năng tiêu thụ: ít hơn 0,2VA
    hiện tại Định mức: với biến áp ngoài 80A/26,7mA,120A/40mA,200A/66,66mA
    Với cảm biến lẫn nhau tích hợp: 5A
    Quá tải: 1,2 lần dòng định mức (liên tục); 10 lần dòng định mức kéo dài trong 1 giây
    Điện năng tiêu thụ: ít hơn 0,2VA
    đầu ra Điện đầu ra mode:Open collector optocoupler pulse, 2-way output
    Ba pha Hằng số xung: 100imp/kWh
    Truyền thông Giao diện RS485, Modbus-RTU, Ethernet (Tùy chọn)
    Hiển thị LCD
    chức năng Bật tắt âm lượng đầu vào 4 đầu vào tiếp điểm khô (Tùy chọn)
    đầu ra đầu ra mode: 2-way relay normally open contact output（Optional）
    Công suất tiếp điểm: AC 250V/3A, DC 30V/3A
    Độ chính xác đo lường 0,5 cấp, Năng lượng phản ứng: 2 cấp, Khác: 1 cấp
    Nguồn điện AC85～265V điện năng tiêu thụ<10VA
    An toàn Tần số nguồn chịu được điện áp AC2kV giữa nguồn//đầu ra chuyển mạch//đầu vào dòng điện và đầu vào điện áp//truyền thông//đầu ra xung//đầu vào chuyển mạch 1 phút.
    Nguồn điện//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV giữa giao tiếp//đầu ra xung//chuyển đổi đầu vào hai x hai 1 phút.
    Điện trở cách điện đầu vào and output to chassis >100MΩ
    Môi trường Nhiệt độ làm việc: -10oC～ 55oC（Nhiệt độ làm việc giới hạn: -20oC～ 65oC)；Nhiệt độ bảo quản: -25oC～ 70oC
    Độ ẩm tương đối: 5%～95% không ngưng tụ; độ cao: 2500m
  • Kích thước & sơ đồ nối dây
