Chứng nhận UL
Đo lường ba pha AC
Lắp đặt gắn trên đường ray DIN hoặc bảng điều khiển Tùy chọn
4DI/2DO
Hài hòa thứ 2-63
Truyền thông RS485
Giao tiếp CE Tùy chọn
+86-18702106858 / +86-21-69156352

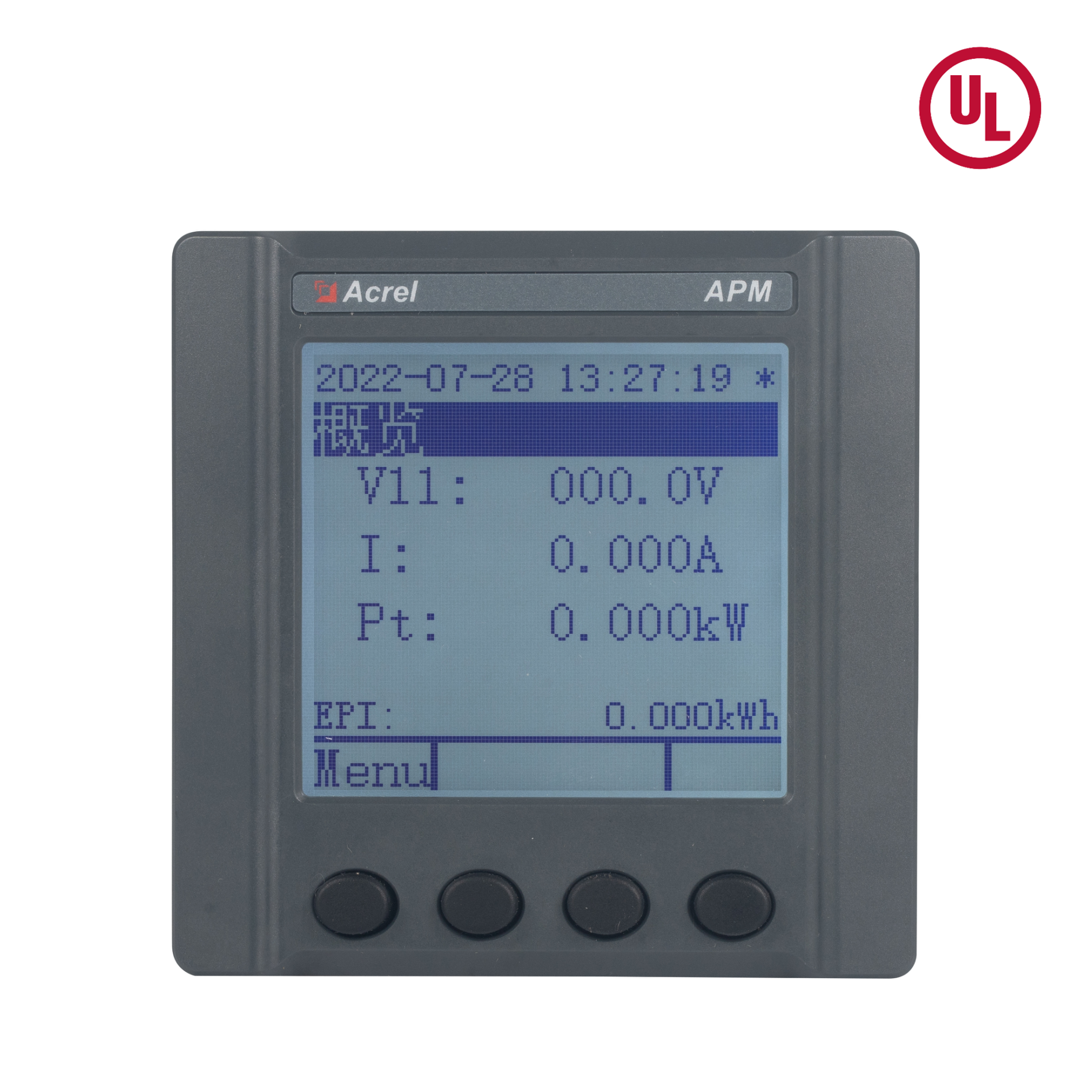

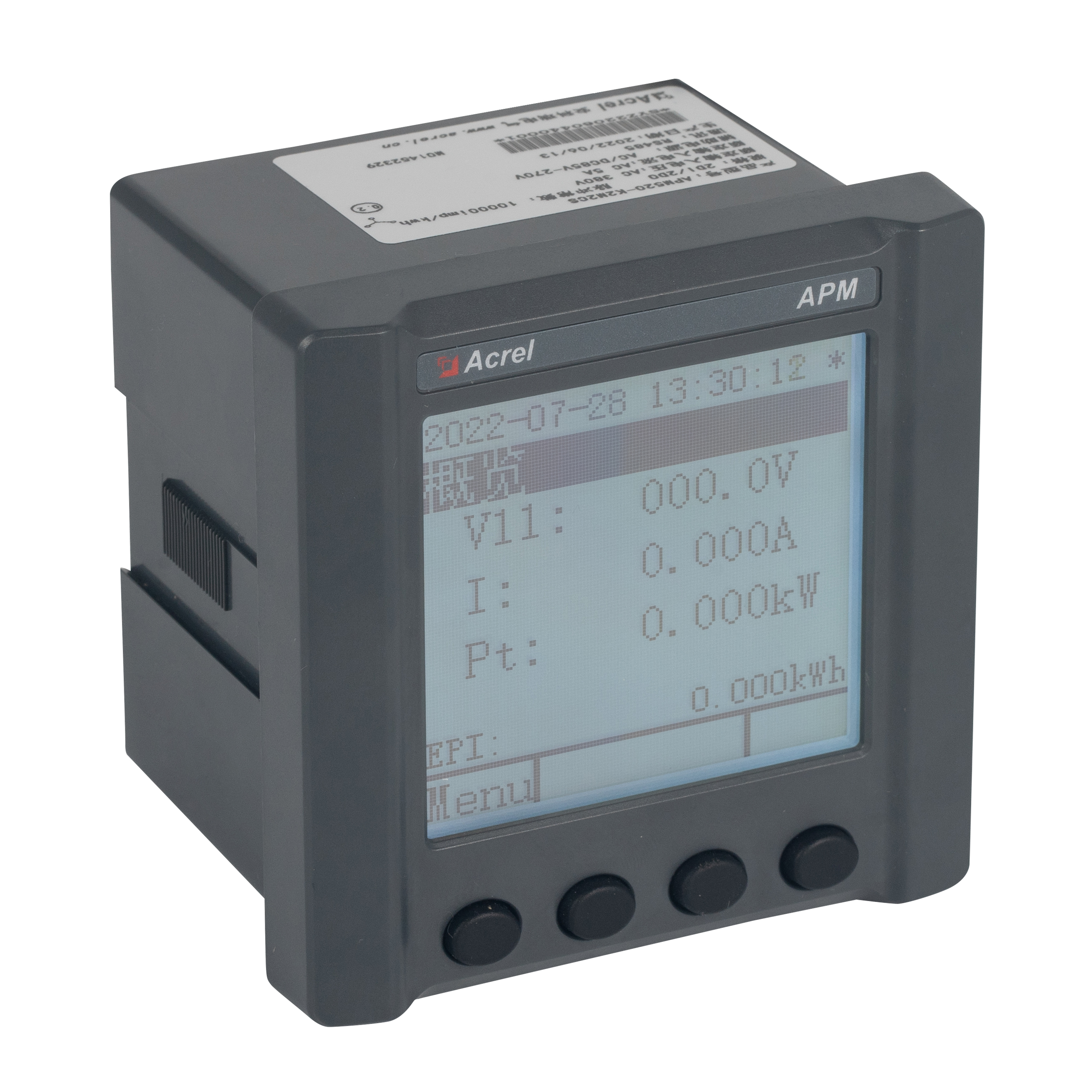

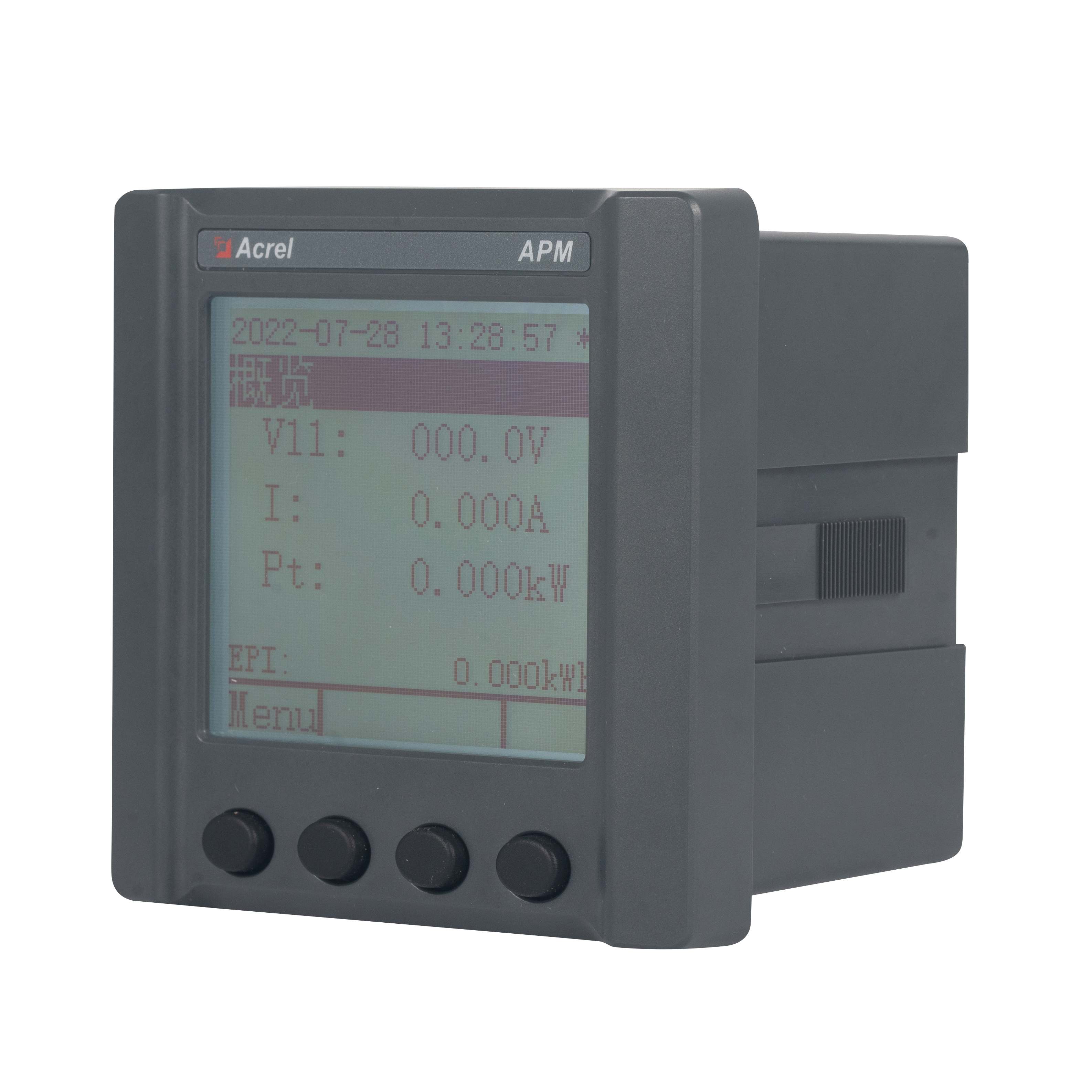

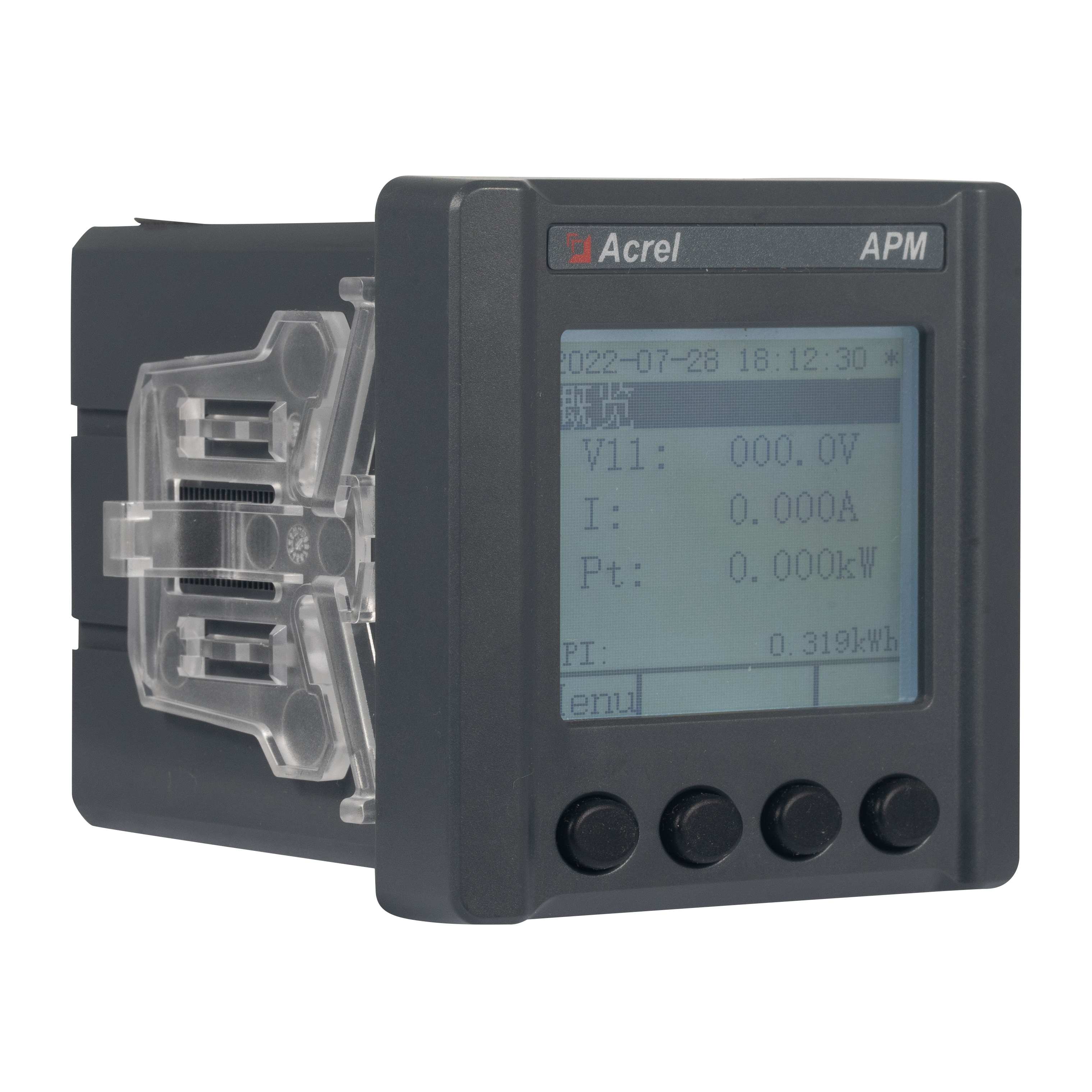

Công tơ điện mạng APM521 (sau đây gọi tắt là công tơ) được thiết kế theo tiêu chuẩn quốc tế IEC, có đầy đủ tính năng đo đại lượng điện, thống kê năng lượng, phân tích chất lượng điện năng, chức năng ghi sự kiện và khả năng giao tiếp mạng. Nó chủ yếu được sử dụng để giám sát toàn diện chất lượng cung cấp điện trong lưới điện. Dòng máy đo này được trang bị mô-đun DI/DO và mô-đun AO cung cấp nhiều chức năng, cho phép thực hiện linh hoạt phép đo đại lượng điện đầy đủ và giám sát trạng thái chuyển mạch trong mạch điện.
Chức năng:
| Thông số đo | Đo tổng điện |
| Năng lượng bốn góc phần tư, năng lượng điện phản kháng bốn góc phần tư, điện phân pha, năng lượng biểu kiến, năng lượng đa tốc độ | |
| Đầu ra xung | Tổng công suất tác dụng, tổng công suất phản kháng năng lượng điện xung đầu ra |
| Nhu cầu | Dòng điện ba pha, công suất tác dụng, công suất phản kháng, công suất biểu kiến theo thời gian thực và nhu cầu tối đa (bao gồm cả dấu thời gian), nhu cầu tối đa của tháng trước (bao gồm cả dấu thời gian). |
| Thống kê giá trị cực cao | Dòng điện, điện áp đường dây, điện áp pha, công suất tác dụng, công suất phản kháng và các giá trị cực trị của các thông số điện khác của tháng này và tháng trước (bao gồm cả dấu thời gian) |
| Chất lượng điện năng | Mất cân bằng dòng điện, điện áp đường dây, điện áp pha |
| Góc pha điện áp, góc pha dòng điện | |
| Tổng hàm lượng hài (lẻ, chẵn) của điện áp và dòng điện | |
| Hàm lượng hài của điện áp và dòng điện (2-63 lần) | |
| Hệ số đỉnh điện áp | |
| Hệ số dạng sóng điện thoại | |
| Hệ số K hiện tại | |
| Vectơ | |
| Dạng sóng điện áp và dòng điện | |
| Hệ số điện áp, dòng điện và công suất cơ bản | |
| Độ lệch điện áp, độ lệch tần số | |
| Điện áp dương - thứ tự, điện áp âm - thứ tự, điện áp thứ tự 0 | |
| Dòng dương - dòng thứ tự, dòng âm - dòng thứ tự, dòng 0 - dòng thứ tự | |
| Năng lượng điện đông lạnh | Năng lượng điện đông lạnh 24 giờ, năng lượng điện đông lạnh 31 ngày, năng lượng điện đông lạnh tháng 12, năng lượng điện đông lạnh định kỳ |
| Ghi nhật ký sự kiện | Bản ghi DIDO, có thể ghi 128 bản ghi DID cuối cùng |
| Ghi nhật ký cảnh báo | Có thể ghi lại 128 bản ghi báo động cuối cùng |
| Truyền thông | Modbus - Giao thức RTU, quy chế DL/T 645-2007 |
| Tính năng tùy chọn | Đầu vào kỹ thuật số 4 kênh và đầu ra kỹ thuật số 2 kênh |
| 2 kênh đầu ra analog, 4-20mA | |
| Mở rộng kênh truyền thông RS485 thứ hai với giao thức Modbus - RTU | |
| Mở rộng giao tiếp Ethernet với giao thức MODBUS-TCP, giao thức FTP |
| Mục | Thông số hiệu suất | |||
| Điện áp | Điện áp định mức（UL, CE） | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Điện áp định mức (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Quá tải | Đánh giá 1,2 lần (liên tục) | |||
| 2 lần xếp hạng trong 1 giây | ||||
| Tiêu thụ điện năng | <1VA | |||
| Lớp chính xác | Lỗi ±0,2% | |||
| hiện tại | Dòng điện định mức（UL、CE） | 1A, 5A | ||
| Dòng điện định mức (CPA) | 0,015-0,075（6)A（Năng lượng hoạt động） | |||
| 3X1(6)A（Năng lượng phản kháng） | ||||
| Quá tải | Đánh giá 1,2 lần (liên tục) | |||
| 10 lần đánh giá trong 1 giây | ||||
| Tiêu thụ điện năng | <0,2VA | |||
| Lớp chính xác | Lỗi ±0,2% | |||
| quyền lực | Hoạt động, phản kháng, công suất biểu kiến, sai số ± 0,2% | |||
| Tần số lưới | UL、CE | 50Hz/60Hz, sai số ±0,2% | ||
| CPA | 50Hz, sai số ±0,2% | |||
| Tỷ lệ phản hồi | 200ms (điện áp, dòng điện, công suất) | |||
| 1s1s (năng lượng điện) | ||||
| Hạng mục đo lường | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| Đo sáng | Năng lượng điện | Năng lượng hoạt động ：Loại D（0,2S） | ||
| Năng lượng phản ứng (Độ chính xác loại 2) | ||||
| Nguồn điện phụ trợ | AC/DC 85-300V | |||
| Tiêu thụ điện năng≤4W、10VA | ||||
| Tương thích điện từ | Miễn nhiễm phóng tĩnh điện loại IV | |||
| Miễn nhiễm nổ thoáng qua điện nhanh loại IV | ||||
| Khả năng chống sốc (sốc) Loại IV | ||||
| Bảo mật | quyền lực frequency withstand voltage | Giữa giao tiếp và tín hiệu đầu vào, AC4kV 1 phút | ||
| Điện trở cách điện | Thiết bị đầu cuối đầu vào và đầu ra tới vỏ> 500MΩ | |||
| Truyền thông | Giao diện và giao thức truyền thông | Giao diện RS485, giao thức Modbus RTU | ||
| Truyền thông address range | Modbus RTU:1~ 247； | |||
| Tốc độ truyền | Hỗ trợ 1200bps-38400bps | |||
| Môi trường | Nhiệt độ hoạt động | -40oC～ 70oC | ||
| Nhiệt độ bảo quản | -40oC～ 80oC | |||
| Độ ẩm tương đối | 95% (không ngưng tụ) | |||
| Độ cao | ≥2000m,5000mChỉ áp dụng cho nguồn điện có dải điện áp AC/DC 85-265V và điện áp dưới 277/480V. | |||
| Môi trường cài đặt | Sử dụng trong nhà (nơi khô ráo) | |||
| xếp hạng IP | IP54(Mặt trước), IP30(Thân máy) | |||
| Mức độ ô nhiễm | Lớp 2 | |||
| Loại quá áp | OVC III | |||
| Tiêu chuẩn tham khảo | UL | CAN/CSA C22.2 SỐ 61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 số 61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC,CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
