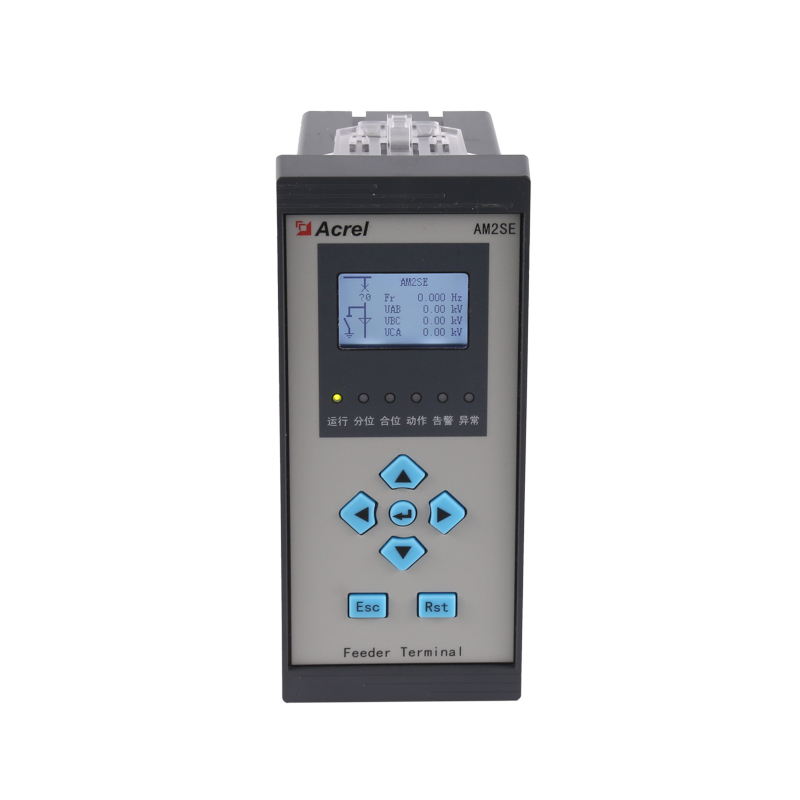

Rơle bảo vệ AM2SE cho trung thế 10kV

Đầu vào kỹ thuật số có thể lập trình

Thích hợp cho thiết bị chính dạng vòng

8DI & 5 DO

4 dòng điện đầu vào & 3 điện áp đầu vào

Trình ghi lỗi

ANSI 50N/51/51N/46/49F/27/59N...

Gửi yêu cầu Liên hệ với chúng tôi

TRƯỚCV: Máy đo năng lượng ba pha AC có độ chính xác cao được chứng nhận UL 0,2S
TIẾP THEO: Đồng hồ đo năng lượng gắn bảng lập trình AC ba pha

Mô tả

Rơle bảo vệ Acrel AM2SE là giải pháp có khả năng thích ứng cao được thiết kế cho các ứng dụng trung thế (10kV). Nó có thiết kế mô-đun với đầu vào kỹ thuật số có thể lập trình (8 DI & 5 DO), khiến nó trở nên lý tưởng cho các thiết bị mạch vòng và thiết bị đóng cắt trung thế. Rơle hỗ trợ 4 dòng điện đầu vào và 3 điện áp đầu vào, mang lại sự linh hoạt cho các tình huống bảo vệ lộ nguồn khác nhau.

Được trang bị các chức năng bảo vệ tiên tiến, AM2SE tuân thủ các tiêu chuẩn ANSI bao gồm 50N, 51, 51N, 46, 49F, 27 và 59N. Nó bao gồm một máy ghi lỗi để phân tích sự kiện chi tiết, nâng cao độ tin cậy của hệ thống và hiệu quả bảo trì.

Rơle cung cấp các tùy chọn liên lạc linh hoạt với sự hỗ trợ cho các giao thức Modbus-RTU/TCP và IEC 60870-5-103. CPU mạnh mẽ của nó đảm bảo xử lý dữ liệu hiệu quả và tích hợp vào các hệ thống điện hiện đại. Ngoài ra, AM2SE còn cung cấp kết nối USB để dễ dàng cấu hình và đầu ra DC 4-20mA có thể lập trình để truyền tín hiệu analog.

Với thiết kế chắc chắn và bộ tính năng mở rộng, rơle bảo vệ AM2SE là sự lựa chọn đáng tin cậy để bảo vệ mạng điện trung thế, đảm bảo phân phối điện hiệu quả và an toàn.

Thông số kỹ thuật

Thông số kỹ thuật				Giá trị
đầu vào		Kết nối		1 pha 2 dây, 3 pha 3 dây, 3 pha 4 dây
		Tần số		45-65Hz
		Điện áp		Đánh giá:
				một pha :AC 100V、400V
				Ba pha: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(chỉ kích thước 96)
				Quá tải: xếp hạng gấp 1,2 lần {liên tục): xếp hạng gấp 2 lần trong 1 giây
				Công suất tiêu thụ:<0,5VA
		hiện tại		Đánh giá: AC IA、5A
				Quá tải: xếp hạng gấp 1,2 lần (liên tục); xếp hạng gấp 10 lần trong 1 giây
				Công suất tiêu thụ:<0,5VA
đầu ra		Năng lượng điện		đầu ra mode:open-collector photo-coupler pulse
				Hằng số xung: 10000imp/kWh (có thể cài đặt), xem sơ đồ nối dây để biết chi tiết;
		Truyền thông		RS485port, giao thức Modbus -RTU, giao thức DLT645 (phiên bản 07 và 97),
				tốc độ truyền 1200 ~ 38400
chức năng		Chuyển đổi đầu vào		Đầu vào tiếp điểm khô, nguồn điện tích hợp; nếu model là KA thì nó đang hoạt động bằng điện AC 220V.
		Chuyển đổi đầu ra		đầu ra mode: Relay normally open contact output
				Công suất tiếp điểm: AC 250V/3A、 DC 30V/3A
		Đầu ra tương tự		4 - 20mA
Lớp chính xác				Tần số:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
Nguồn điện				AC/DC 85-265V hoặc DC24V(±20%)hoặc DC48V(±20%)
				điện năng tiêu thụ<10VA
Bảo mật	Tần số nguồn chịu được điện áp			Giữa nguồn điện//Đầu ra chuyển mạch// Đầu vào hiện tại//Đầu vào điện áp và truyền tải// Truyền thông //Đầu ra xung//đầu vào chuyển mạch AC 2 kV 1 phút;
				Giữa nguồn điện, đầu ra chuyển đổi, đầu vào hiện tại, đầu vào điện áp AC 2 kV 1 phút;
				Giữa truyền 、 Truyền thông 、 Đầu ra xung 、 chuyển đổi đầu vào AC 1kV 1 phút;
	Điện trở cách điện			đầu vào、Output end to machine enclosure >100MΩ
Môi trường			Nhiệt độ	làm việc: -25°C~ 65°C bảo quản: -40°C ~ 80°C
			Độ ẩm	≤93%RH Không ngưng tụ
			Độ cao	2500m

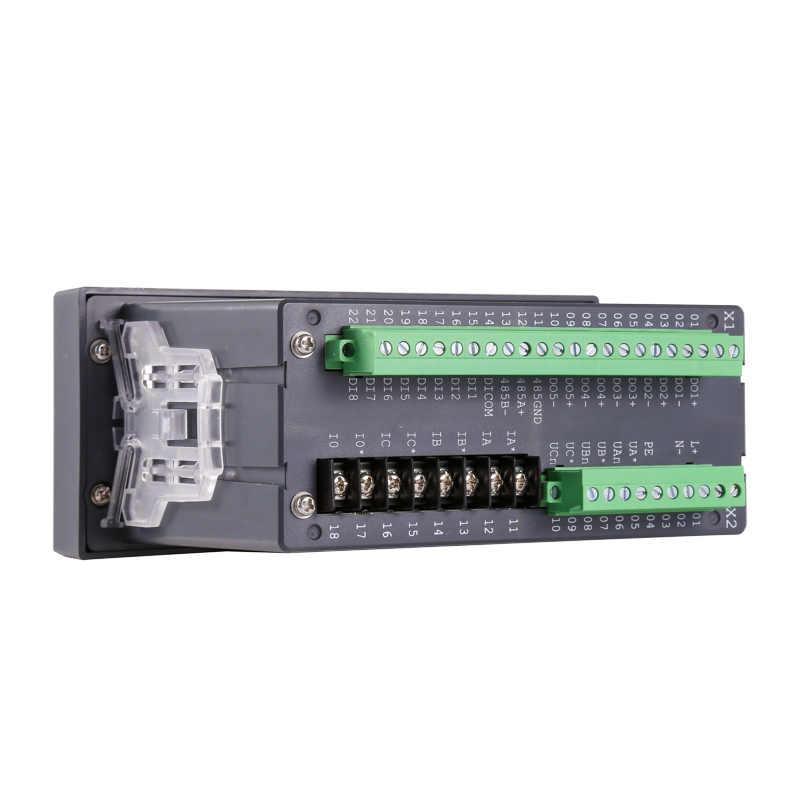

Kích thước & sơ đồ nối dây
